Thiết kế & tính toán EPC điện mặt trời áp mái bán điện cho doanh nghiệp

Tổng quan và phạm vi áp dụng

Dự án EPC điện mặt trời áp mái bán điện cho doanh nghiệp bao gồm các hạng mục kỹ thuật chính: khảo sát hiện trường, thiết kế PV và cơ kết cấu, cung cấp vật tư, lắp đặt hệ DC/AC, máy biến áp (MBA) nếu cần, nghiệm thu kỹ thuật và thủ tục đấu nối với bên mua điện. ^[9][11]

Về mặt hiện trường, cần kiểm tra khả năng đấu nối (cấp hạ áp hay trung áp), năng lực MBA hiện hữu, loại công tơ đang dùng và vị trí điểm đấu nối trước khi lập thiết kế sơ bộ. Các hạng mục EPC chính thường gồm:

• Khảo sát hiện trạng mái, cấu trúc tải trọng và ảnh hiện trạng mái.
• Thiết kế điện một dòng: PV array, inverter, đường DC/AC, tụ bù, MBA và điểm hòa lưới.
• Cung cấp vật tư: tấm PV, inverter, khung giá đỡ, cáp, thiết bị bảo vệ, công tơ 2 chiều.

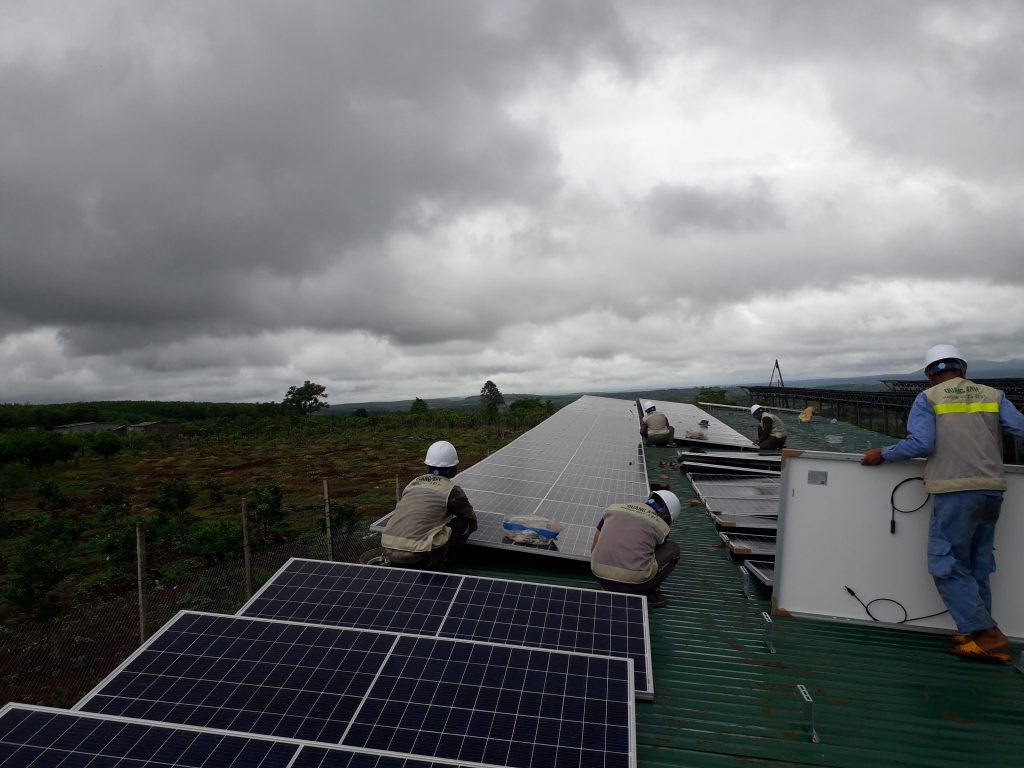

• Lắp đặt cơ – điện, đấu nối tạm và cố định, thử nghiệm & nghiệm thu (K1/K2 theo quy định).
• Thủ tục đấu nối và Hợp đồng Mua Bán Điện (đăng ký với EVN/Tổng công ty điện lực địa phương).

Danh mục dữ liệu hiện trường bắt buộc để bắt tay vào thiết kế và tính chọn MBA gồm:

• Bản vẽ kiến trúc mái, kích thước và độ nghiêng/chiều cao, kết quả khảo sát kết cấu mái.
• Hồ sơ tải chi tiết: công suất biểu kiến và tác dụng (P/kW, kVA), hệ số công suất, phụ tải đỉnh theo giờ hoặc biểu đồ phụ tải ngày/tuần.
• Thông tin điểm đấu nối: vị trí, cấp điện áp (HA/TA), sơ đồ phân phối nội bộ và dung lượng MBA hiện hữu.
• Ảnh hiện trường, sơ đồ tủ điện, lộ trình cáp và khả năng lắp đặt công tơ 2 chiều.
• Datasheet kỹ thuật cần thu của thiết bị: tấm PV, inverter (Vdc_max, dải MPP, khả năng điều khiển công suất phản kháng), thông số MBA dự kiến, công tơ 2 chiều, thiết bị bảo vệ và tụ bù.

Về quy định và ràng buộc đấu nối, cần tham chiếu văn bản hiện hành: Thông tư 18/2020 (tham chiếu mẫu HĐMBĐ), hướng dẫn đấu nối của EVN/EVNSPC, và Nghị định 58/2025 cho thủ tục đăng ký ĐMTMN; trong thực tế nhà máy, EVN có thời hạn phản hồi khả năng đấu nối (theo hướng dẫn hiện hành) và bắt buộc lắp công tơ 2 chiều trước khi thanh toán tiền điện bán lại.

Những điểm quyết định và cảnh báo vận hành thực tế: không vượt công suất cho phép tại điểm đấu nối; trước khi chọn MBA phải có hồ sơ tải theo pha và dự báo công suất PV tối đa; đảm bảo giới hạn điện áp tại điểm đấu nối và khả năng giải tỏa công suất theo yêu cầu EVN. Trong ca khảo sát cần kiểm tra công tơ đang dùng (1 pha/3 pha/2 chiều) và dung lượng hạ tầng trụ/giàn để xác định khả năng bố trí trạm biến áp hoặc phân chia nhiều trạm.

Sau khi hoàn tất thu thập dữ liệu và xác nhận khả năng đấu nối với bên mua điện, bước tiếp theo là lập tính toán sơ bộ để chọn MBA, xác định số trạm và phương án phân phối inverter–MBA phù hợp với biểu đồ phụ tải và giới hạn đấu nối.

Yêu cầu pháp lý, tiêu chuẩn và thủ tục đấu nối (2024–2026)

Các văn bản pháp lý và tiêu chuẩn cần kiểm tra trước khi thiết kế và xin đấu nối bao gồm nghị định điều chỉnh cơ chế mua bán điện trực tiếp (ví dụ Nghị định 57/2025 và Nghị định 80/2024), các thông tư/quy chuẩn kỹ thuật, hướng dẫn EVN và tiêu chuẩn đo đếm QCVN/TCVN/IEC; tất cả văn bản phải được xác minh hiệu lực và phạm vi áp dụng theo công báo chính thức. ^[13][0]

Về mặt phân loại, những nhóm văn bản cần rà soát thường bao gồm:

• Cơ chế mua bán điện trực tiếp: nghị định/đề án quy định điều kiện bán điện giữa đơn vị phát và khách hàng sử dụng điện lớn (kiểm tra hiệu lực, giới hạn công suất áp dụng).
• Thủ tục đăng ký/đấu nối/khai báo với EVN: thông báo/đăng ký, thỏa thuận đấu nối, nghiệm thu, lắp công‑tơ hai chiều và hợp đồng mua bán điện (xác định điều kiện áp dụng khi có bán điện dư).
• Quy chuẩn và đo lường: QCVN/TCVN/IEC liên quan đến hệ thống đo đếm, tương thích inverter–MBA và yêu cầu bảo vệ.
• Văn bản hướng dẫn của EVN/điện lực địa phương: quy định thủ tục vận hành điểm đấu, yêu cầu giám sát dữ liệu và lắp đặt công‑tơ.
• An toàn điện và PCCC: các quy định liên quan khi hệ thống nối lưới trên mái (phải kiểm tra yêu cầu nghiệm thu an toàn trước nghiệm thu kỹ thuật).

Về trình tự thủ tục đấu nối—thông thường các bước gồm: nộp thông báo/đăng ký công suất và địa điểm, thỏa thuận kỹ thuật đấu nối với điện lực, nghiệm thu hệ thống, lắp công‑tơ hai chiều và, nếu có bán điện dư, ký hợp đồng mua bán điện phù hợp với cơ chế hiện hành; trong ca bảo trì hoặc khi khảo sát tại nhà máy cần kiểm chứng khả năng lưới tại điểm đấu để tránh yêu cầu nâng cấp mạng.

Danh sách hồ sơ từ chủ đầu tư cần chuẩn bị về mặt hiện trường thường bao gồm:

• Bản vẽ vị trí và sơ đồ một dòng (single‑line diagram) của hệ thống.
• Công suất danh định của hệ, đặc tính inverter và phương án nối đất.
• Loại công‑tơ đề xuất (hai chiều) và giải pháp giám sát/SCADA cho đo đếm từ xa.
• Số liệu điều kiện lưới tại điểm đấu: cấp điện áp, khả năng tiếp nhận công suất, yêu cầu bảo vệ và rơle.

Trong thiết kế cần chú ý kiểm tra các yếu tố kỹ thuật để tuân thủ pháp lý: cấp điện áp đấu nối, giới hạn công suất theo nghị định/quy chuẩn, yêu cầu bảo vệ quá dòng/đảo chiều, tương thích inverter–MBA và điểm nối; nếu khi khảo sát tại nhà máy phát hiện tải thực tế, hệ số công suất khác dữ liệu hồ sơ thì phương án MBA và chia pha có thể phải điều chỉnh.

Cảnh báo rủi ro pháp lý: các Nghị định/Thông tư có thể thay đổi sau 2024–2026, ảnh hưởng đến cơ chế giá, điều kiện bán sản lượng dư hoặc yêu cầu giấy phép; do đó khi soạn hợp đồng EPC cần trích dẫn và kiểm chứng bản văn chính thức tại cổng công báo và hướng dẫn EVN.

Kết nối tiếp theo về mặt quy trình là thực hiện khảo sát hiện trường đầy đủ (tải thực tế, mô hình bán điện, điều kiện lưới) trước khi chốt thiết kế MBA, chọn thiết bị đo đếm và soạn hồ sơ xin đấu nối.

Phương pháp tính kỹ thuật — nguyên tắc chọn máy biến áp và tương thích inverter–MBA

Chọn kVA máy biến áp căn cứ vào tổng công suất AC của các inverter quy đổi sang biểu kiến tại điện áp đấu nối, cộng hệ số dự phòng và tổn thất, sau đó kiểm tra tương thích điện áp và sóng hài. ^[3][12]

Phân biệt hai kịch bản đấu nối ảnh hưởng tới lựa chọn: đấu nối hạ áp (LV) trực tiếp thường yêu cầu MBA nhỏ hơn về điện áp nhưng có ảnh hưởng đến dòng tải cáp, còn đấu nối trung áp (MV) qua MBA nâng/ hạ thay đổi điện áp tham chiếu và loại MBA cần dùng; khi khảo sát tại nhà máy cần xác định rõ điện áp tại điểm đấu nối và trở kháng nguồn trước khi chốt kVA.

Danh sách tham số bắt buộc phải thu thập trước khi tính kVA:

• Tổng kWp DC của hệ (tổng công suất tấm).
• Tổng công suất AC đầu ra các inverter (công suất thực và biểu kiến tại ngõ ra inverter).
• Điện áp DC/AC của inverter (ví dụ: thông tin về 800 V DC đầu vào inverter và điện áp AC ngõ ra).
• Điện áp tại điểm đấu nối (PCC): LV hoặc MV; số pha và kiểu đấu.
• Hệ số công suất vận hành (cosφ) của hệ và cosφ thực tế của tải hiện hữu.
• Dòng khởi động/inrush của tải lớn tại điểm đấu nối.
• Tổn thất cáp theo chiều dài và tiết diện (MV/LV), cùng hệ số suy giảm theo nhiệt độ.
• Hệ số dự phòng cho MBA (để tránh vận hành quá tải liên tục).
• Phạm vi nhiệt độ vận hành và hệ số suy giảm PV theo thời gian.

Quy trình dạng‑bước đề xuất (kỹ thuật):

1. Thu thập dữ liệu hiện trường: tổng AC inverter, điện áp PCC, biểu đồ tải (P,Q theo giờ), trở kháng nguồn, chiều dài cáp và dữ liệu nhà sản xuất inverter/MBA.
2. Chuyển công suất AC đầu lưới thành công suất biểu kiến (kVA) tại điện áp đấu nối; áp hệ số công suất phù hợp theo quy định địa phương hoặc dữ liệu thực nghiệm.
3. Cộng công suất hệ mới với tải hiện hữu tại PCC, tính tổn thất cáp và áp dụng hệ số dự phòng MBA để xác định kVA danh định cần thiết.
4. Kiểm tra tương thích điện áp và ràng buộc vận hành: dải điện áp duy trì phát, giới hạn công suất phản kháng (ví dụ yêu cầu cosφ gần 0.98 trong một số văn bản), và giới hạn dòng một chiều rò (ví dụ ≤ 0.5% I_nom theo văn bản hướng dẫn).
5. Đánh giá sóng hài và hiện tượng rung pha do inverter; nếu cần đưa vào bộ lọc hoặc chọn kiểu đấu dây MBA có khả năng chịu harmonic.
6. Quyết định kiểu MBA (khô/dầu, tỷ lệ điện áp, tỷ lệ cuộn sơ/ thứ) và sơ đồ đấu dây dựa trên kVA xác định, yêu cầu MV/LV và điều kiện an toàn.

Vận hành và quyết định tại hiện trường: không áp dụng phương pháp nếu thông số lưới cơ bản (trở kháng nguồn, biểu đồ tải) chưa xác định; trong ca bảo trì/phê duyệt nghiệm thu phải kiểm tra anti‑islanding, rò DC và thiết bị bảo vệ ngắt tự động trước khi đóng điện thử nghiệm.

Cảnh báo kỹ thuật và yêu cầu pháp lý tham khảo: các hệ số và ngưỡng hoạt động phải dẫn nguồn từ văn bản EVN/địa phương hoặc nhà sản xuất; EVN/EVNSPC có yêu cầu giám sát/đo đếm cho nguồn ≥ 100 kW theo Nghị định 58/2025 và văn bản hướng dẫn liên quan, vì vậy cần xác minh điều kiện đấu nối trước khi chốt kích thước MBA.

Kết nối thực tế tiếp theo: cần khảo sát hiện trường đầy đủ (điện áp tại PCC, trở kháng, biểu đồ tải), yêu cầu tài liệu nhà sản xuất inverter và báo giá MBA để hoàn thiện lựa chọn kỹ thuật và ước tính chi phí EPC.

Worked example (khung áp dụng) cho hệ 9700 kWp, inverter 800 V

Để áp dụng phương pháp dạng‑bước cho hệ 9.700 kWp (DC) với inverter có điện áp đầu ra 800 V cần thực hiện các bước rõ ràng: xác định giả định chuyển đổi DC→AC, xác định chiến lược đấu nối, tính dòng/điện áp tại điểm đấu nối và ước tính số MBA sơ bộ. ^[1][12]

Trong phần triển khai kỹ thuật, phải trước hết khai báo phạm vi: 9.700 kWp là công suất danh định DC hay công suất AC sau inverter, và chiến lược đấu nối là đấu hạ áp trực tiếp, qua MBA công nghiệp hay đấu trung áp; về mặt hiện trường, việc này quyết định sơ đồ cáp và vị trí đặt MBA.

Quy trình dạng‑bước (mẫu) gồm: (1) kiểm tra tiêu chí pháp lý—ví dụ điều kiện ĐMTMN có thể áp dụng cho tấm PV trên mái với công suất ≤ 1 MW và đấu nối ≤ 35 kV; (2) quy đổi từ DC kWp sang công suất AC rated dựa trên hệ số PR hoặc tỷ lệ DC/AC được chọn; (3) xác định dòng và điện áp tại điểm đấu nối từ công suất AC và điện áp output inverter 800 V, xét đến transformator/MBA nếu cần; (4) ước tính số lượng và công suất danh định MBA theo sơ đồ chia tải; (5) kiểm tra tương thích inverter–MBA về điện áp, khả năng chịu dòng khởi động và yêu cầu bảo vệ; (6) chạy kịch bản nhạy cảm với dải PR và tỷ lệ DC/AC.

Về mặt thực tế, mọi kết quả nêu dưới đây là ước tính sơ bộ và phụ thuộc dữ liệu đấu nối EVN, datasheet inverter 800 V, cùng báo giá MBA/cáp. Nếu trong ca khảo sát tại nhà máy không có các dữ liệu này, không nên chốt phương án đặt MBA hay số lượng trạm.

• Checklist dữ liệu bắt buộc từ EVN/điện lực: công suất khả dụng tại trạm/đường dây, cấp điện áp điểm đấu nối, giới hạn công suất phát, yêu cầu bảo vệ và thủ tục thỏa thuận đấu nối.
• Checklist dữ liệu kỹ thuật inverter: công suất AC tối đa, đặc tính điện áp đầu ra 800 V, giới hạn dòng ngắn mạch, khả năng ride‑through, chế độ anti‑islanding.
• Checklist báo giá vật tư: báo giá MBA, cáp, tủ trung thế và chi phí lắp đặt để hoàn thiện ước tính chi phí và chọn số trạm.

Các kiểm tra nhạy cảm cần thực hiện trên ít nhất ba biến số: PR (ví dụ dải 0.7–0.9), tỷ lệ DC/AC (oversize ratio) và kịch bản xuất bán tối đa (100% hoặc giới hạn theo EVN như 70%). Trong ca bảo trì hoặc khảo sát hiện trường, phải đo/ghi lại điều kiện lưới và vị trí đấu nối để chạy các kịch bản này.

Cảnh báo vận hành thực tế: không được vận hành thương mại nếu chưa có thỏa thuận đấu nối với EVN; tránh thiết kế làm tăng nguy cơ quá tải đường dây hoặc quá tải MBA khi không có dữ liệu tải thực tế. Kết luận cuối chỉ có thể đưa ra sau khi có dữ liệu điểm đấu nối và báo giá vật tư đầy đủ.

Kết nối tự nhiên sang bước tiếp theo là thu thập các dữ liệu liệt kê trong checklist và yêu cầu EVN/điện lực cung cấp giấy tờ thỏa thuận đấu nối; chỉ khi đó có thể chuyển ước tính sơ bộ thành phương án thiết kế và chốt chi phí.

Thiết kế trạm biến áp sơ bộ — cấu hình, tủ trung thế, bảo vệ và tiếp địa

Chọn cấu hình trạm biến áp sơ bộ cần ưu tiên các thông số đấu nối: công suất danh định, điện áp sơ/nhịp tại điểm nối (PCC) và đặc tính ngắn mạch của lưới. Khi khảo sát tại nhà máy phải xác định rõ công suất phát dự kiến, impedence lưới và vị trí đặt MBA để quyết định số lượng máy biến áp và sơ đồ thanh cái. ^[0][0]

Về mặt thiết bị, tiêu chí lựa chọn MBA bao gồm công suất danh định, điện áp sơ cấp/ thứ cấp, hệ liên kết pha, và khả năng chịu đóng/ngắt trong chế độ đảo chiều công suất của inverter. Đối với trạm nhỏ (thường <1–3 MVA) một MBA đơn với ngăn bảo vệ đầy đủ có thể phù hợp; trong các hệ multi-MVA nên cân nhắc nhiều MBA hoặc sơ đồ ngăn đôi để tăng độ tin cậy và khả năng bảo trì.

Thiết kế tủ trung thế cần chỉ rõ chức năng ngăn (ngăn lộ, ngăn tổng, ngăn máy biến áp), yêu cầu cách điện, và việc tích hợp relay bảo vệ cùng thiết bị đo. Trong ca bảo trì phải kiểm tra hoạt động mở/đóng của ACB/VCB, tính liên kết tín hiệu rơle và hoạt động phối hợp giữa inverter và relay MBA trước nghiệm thu.

• Danh mục thử nghiệm tại hiện trường: thử cách điện, thử tỷ số và đo trở kháng MBA, đo điện trở nối đất, vận hành thử ngắt-mở, kiểm tra hệ thống bảo vệ hoạt động phối hợp.
• Kiểm tra tiếp địa & chống sét: đo điện trở nối đất và lập biên bản đo, liên kết nối đất giữa khung thiết bị, vỏ MBA và mạng nối đất chung; xác định Rt mục tiêu theo yêu cầu nghiệm thu (cần biên bản đo thực tế).
• Hồ sơ nghiệm thu EVN cần: SLD trạm, bản vẽ thiết bị, nhật ký thử nghiệm, kết quả đo nối đất, biên bản đóng điện và biên bản nghiệm thu có đầy đủ đại diện theo quy định EVN.

Cần lưu ý tương thích bảo vệ inverter–MBA: cấu hình phải có relay quá dòng, bảo vệ chạm đất, và chức năng chống đảo ngược công suất; trong ca nghiệm thu cần thử nghiệm phối hợp relay và kiểm chứng hành vi khi xảy ra sụt áp hoặc dao động điện áp. Khi khảo sát tại nhà máy, cần ghi lại các thông số điều độ và yêu cầu đo đếm (bộ đo công suất xuất lên lưới, đồng hồ hai chiều nếu cần) để phục vụ kết nối và thanh toán điện năng.

Cảnh báo hiện trường: mọi lựa chọn sơ đồ và thông số bảo vệ phải xác nhận sau khảo sát điểm đấu nối (PCC) và sau khi có số liệu impedence lưới, tải cơ bản và đặc tính inverter; thiếu các dữ liệu này sẽ làm giảm độ chính xác của thiết kế. Bước tiếp theo nên là khảo sát hiện trường chi tiết và lập hồ sơ thử nghiệm đầy đủ theo yêu cầu EVN trước khi phê duyệt bản vẽ thi công.

Ước tính sơ bộ chi phí EPC & checklist thương mại

Ước tính sơ bộ chi phí EPC nên phân chia rõ thành nhóm vật tư, thi công-lắp đặt, đấu nối & thí nghiệm, cùng chi phí quản lý hợp đồng và dự phòng. ^[6][16]

Về mặt kỹ thuật, khi khảo sát tại nhà máy cần thu thập dữ liệu hiện trường trước khi bóc tách chi phí: diện tích mái khả dụng, độ dốc và hướng mái, cấp điện áp điểm đấu nối, công suất MBA hiện hữu và yêu cầu BESS nếu có.

Phân nhóm chi phí giúp so sánh báo giá; trong ca khảo sát, yêu cầu nhà thầu cung cấp schedule of quantities (SoQ) kèm bảng đơn giá đơn vị và giả định thiết kế để đối chiếu.

Khi soạn RFP thương mại, trong ca lập hồ sơ cần yêu cầu nhà thầu báo giá riêng cho các hạng mục lớn: tấm PV, inverter, MBA, tủ AC/DC, cáp, khung/mounting, hệ chống sét, hệ giám sát SCADA và BESS nếu áp dụng.

Checklist thương mại tối thiểu (yêu cầu trong RFP):

• Phạm vi vật tư/thi công chi tiết và Schedule of Quantities (SoQ) kèm đơn giá đơn vị.
• Tiêu chuẩn kỹ thuật tham chiếu, yêu cầu Bảo hành và thời hạn bảo hành thiết bị/thi công.
• Điều kiện nghiệm thu, hồ sơ thử nghiệm và biện pháp nghiệm thu tại hiện trường.
• Lịch trình cung ứng, tiến độ thi công, và lịch thanh toán rõ ràng.
• Yêu cầu về bảo hiểm, BHLĐ và năng lực nhà thầu (giấy phép EPC, hồ sơ dự án tương tự).
• Điều khoản điều chỉnh giá (indexing) cho vật tư chủ chốt nếu thời gian cung ứng kéo dài.

Các yếu tố ảnh hưởng lớn tới tổng chi phí cần được nêu rõ trong báo giá: công suất hệ, công suất trên mái khả dụng, loại tấm/inverter, yêu cầu đấu nối (hạ áp/ trung áp), và truy xuất nguồn gốc vật tư.

Cảnh báo vận hành và rủi ro chi phí thường gặp phải đưa vào đánh giá thương mại:

• Thay đổi chính sách hoặc quy định đấu nối, biến động giá nguyên liệu (silicon, đồng) và chi phí vận chuyển.
• Phát sinh công tác nền mái/khung hoặc yêu cầu nâng cấp MBA tại điểm đấu nối.
• Rủi ro về thời gian cung ứng và chi phí thuế nhập khẩu; cần điều khoản giữ giá hoặc điều chỉnh.

Kết luận nhẹ: báo giá sơ bộ chỉ có ý nghĩa khi dựa trên inputs hiện trường đầy đủ; cần yêu cầu báo giá chi tiết và khảo sát hiện trường để hoàn thiện ước tính cuối cùng.
