Xây dựng trạm biến áp trọn gói: Quy trình & Yêu cầu

Xây dựng trạm biến áp trọn gói bao gồm thiết kế, cung cấp vật liệu, thi công, lắp đặt, và vận hành. Tầm quan trọng không thể phủ nhận của trạm biến áp trong hệ thống điện đã khẳng định việc xây dựng phải tập trung vào cả hiệu suất và an toàn.

Tổng quan về vai trò của trạm biến áp

Trạm biến áp là thiết bị quan trọng trong hệ thống điện, có nhiệm vụ chuyển đổi điện áp từ trung thế sang hạ thế để cung cấp điện cho các khu dân cư, nhà xưởng hoặc khu công nghiệp. Xây dựng trạm biến áp trọn gói là một bước cần thiết nhằm tối ưu hóa việc phân phối điện năng, đảm bảo sự ổn định và bền vững của nguồn cung điện.

Trạm biến áp giữ một vị trí quan trọng trong hệ thống truyền tải và phân phối điện năng, đóng vai trò không thể thiếu trong việc đảm bảo cung cấp điện ổn định và an toàn cho các hoạt động kinh tế và sinh hoạt hàng ngày.

Chức năng chính của trạm biến áp

• Chuyển đổi điện áp: Trạm biến áp có khả năng chuyển đổi điện áp từ mức cao xuống mức thấp hoặc ngược lại, phù hợp với yêu cầu của hệ thống điện. Điều này cho phép truyền tải điện năng hiệu quả trên các khoảng cách lớn, đảm bảo an toàn điện trong sinh hoạt và sản xuất.

• Phân phối điện: Với chức năng phân phối điện, trạm biến áp truyền tải điện từ các nhà máy đến khu vực tiêu thụ như khu dân cư, doanh nghiệp và khu công nghiệp, duy trì nguồn cung điện ổn định và liên tục.

Vai trò của trạm biến áp trong hệ thống điện

• Cung cấp điện cho khu vực sản xuất: Trạm biến áp đảm bảo cung cấp đủ điện năng cho hoạt động của các nhà máy và thiết bị sản xuất, giúp duy trì sự ổn định của quá trình sản xuất.

• Cung cấp điện cho khu dân cư: Đây là yếu tố đảm bảo nhu cầu điện cho cuộc sống hàng ngày, từ ánh sáng đến thiết bị gia dụng.

• Cung cấp điện trong trường hợp khẩn cấp: Một số trạm biến áp được trang bị để hoạt động khi xảy ra cắt điện đột ngột, duy trì nguồn cung điện liên tục.

• An toàn điện: Trạm biến áp thường được trang bị thiết bị bảo vệ như hệ thống chống sét, thiết bị đóng cắt và công tắc tự động để đảm bảo an toàn và hoạt động ổn định.

Yêu cầu thiết kế trạm biến áp

Khi thiết kế trạm biến áp, cần chú ý các yếu tố sau:

• Chất lượng điện năng: Đặt trạm biến áp ở vị trí trung tâm tải để giảm thiểu tổn thất điện năng và chi phí, đảm bảo sự ổn định và hiệu quả của hệ thống điện.

• Chi phí đầu tư hợp lý: Lựa chọn vị trí và thiết kế trạm phù hợp với nhu cầu khu vực để tối ưu hóa chi phí đầu tư và vận hành.

Các loại trạm biến áp theo công suất

Các trạm biến áp được phân loại dựa trên công suất như 100kVA, 160kVA, 250kVA, và 630kVA. Mỗi loại đáp ứng nhu cầu cụ thể từ khu dân cư nhỏ tới khu công nghiệp lớn, điều này đòi hỏi sự lựa chọn chính xác trong quá trình xây dựng trạm biến áp trọn gói.

Trạm biến áp công suất là yếu tố quan trọng trong hệ thống phân phối điện, ảnh hưởng trực tiếp đến hiệu suất và chi phí vận hành. Đi sâu vào từng loại, các trạm biến áp có công suất từ 50 kVA đến 2500 kVA, phục vụ đa dạng nhu cầu từ hộ gia đình đến khu công nghiệp lớn.

Dải công suất tiêu chuẩn

Trạm biến áp công suất được chia thành ba mức độ, tùy theo nhu cầu sử dụng:

• Mức thấp (50–250 kVA): Thích hợp cho hộ gia đình hoặc doanh nghiệp nhỏ.
• Mức trung bình (400–800 kVA): Ứng dụng cho khu công nghiệp nhỏ hoặc tòa nhà vừa.
• Mức cao (1000–2500 kVA): Phục vụ khu công nghiệp lớn, trung tâm thương mại hoặc đô thị.

Nguyên tắc lựa chọn trạm biến áp

Vị trí trung tâm phụ tải là yếu tố quyết định trong việc lựa chọn trạm biến áp. Điều này giúp giảm thiểu tổn hao năng lượng và sụt áp điện. Các loại hộ sử dụng ảnh hưởng lớn đến quyết định này:

• Hộ loại 1: Yêu cầu cấp điện liên tục (ví dụ: bệnh viện, trung tâm dữ liệu) thường sử dụng từ 2 trạm dự phòng trở lên.
• Hộ loại 2: Cho phép ngừng điện ngắn (ví dụ: nhà máy, trường học) sử dụng từ 1 đến 2 trạm tùy quy mô.
• Hộ loại 3: Dự phòng hoặc phụ tải thứ cấp sử dụng 1 trạm đơn.

Mối liên hệ với điện áp

Công suất trạm biến áp lớn thường đi kèm với điện áp cao. Ví dụ, các trạm có công suất ≥ 1000 kVA thường sử dụng điện áp ≥ 22 kV để giảm tổn thất truyền tải. Trạm 110 kV có công suất tham chiếu khoảng 25 MVA, trong khi trạm 500 kV phục vụ hệ thống quốc gia với công suất hàng trăm MVA.

Xu hướng công nghệ

Trạm biến áp công nghệ mới như trạm hợp bộ (IDS) được thiết kế nhỏ gọn và tích hợp hệ thống giám sát thông minh. Vật liệu cách điện cũng đang chuyển sang sử dụng SF6 hoặc hợp chất epoxy để kéo dài tuổi thọ vận hành.

Quy trình xây dựng và lắp đặt trạm biến áp

Quy trình xây dựng một trạm biến áp trọn gói bao gồm thiết kế, chuẩn bị vật liệu, thi công và lắp đặt, thử nghiệm và vận hành, và cuối cùng là bàn giao. Mỗi bước đòi hỏi sự chính xác và tuân thủ quy định an toàn điện trạm biến áp.

Quy trình xây dựng và lắp đặt trạm biến áp là một quá trình gồm nhiều giai đoạn, đòi hỏi sự chuẩn xác và chuyên môn cao. Việc lắp đặt trạm biến áp bắt đầu với giai đoạn khảo sát và lập kế hoạch. Đây là bước nền tảng, nơi các chuyên gia thực hiện khảo sát vị trí dự kiến, đánh giá địa hình, điều kiện môi trường và nguồn cung cấp điện để thiết kế trạm biến áp một cách tối ưu.

Tiếp theo là giai đoạn chuẩn bị mặt bằng và vật tư, nơi công trường được chuẩn bị với việc cung cấp điện, nước và lao động. Vận chuyển thiết bị và vật liệu, bao gồm dây, cáp điện từ các thương hiệu như Cadivi và máy biến áp từ ABB, được thực hiện tới công trường để sẵn sàng lắp đặt.

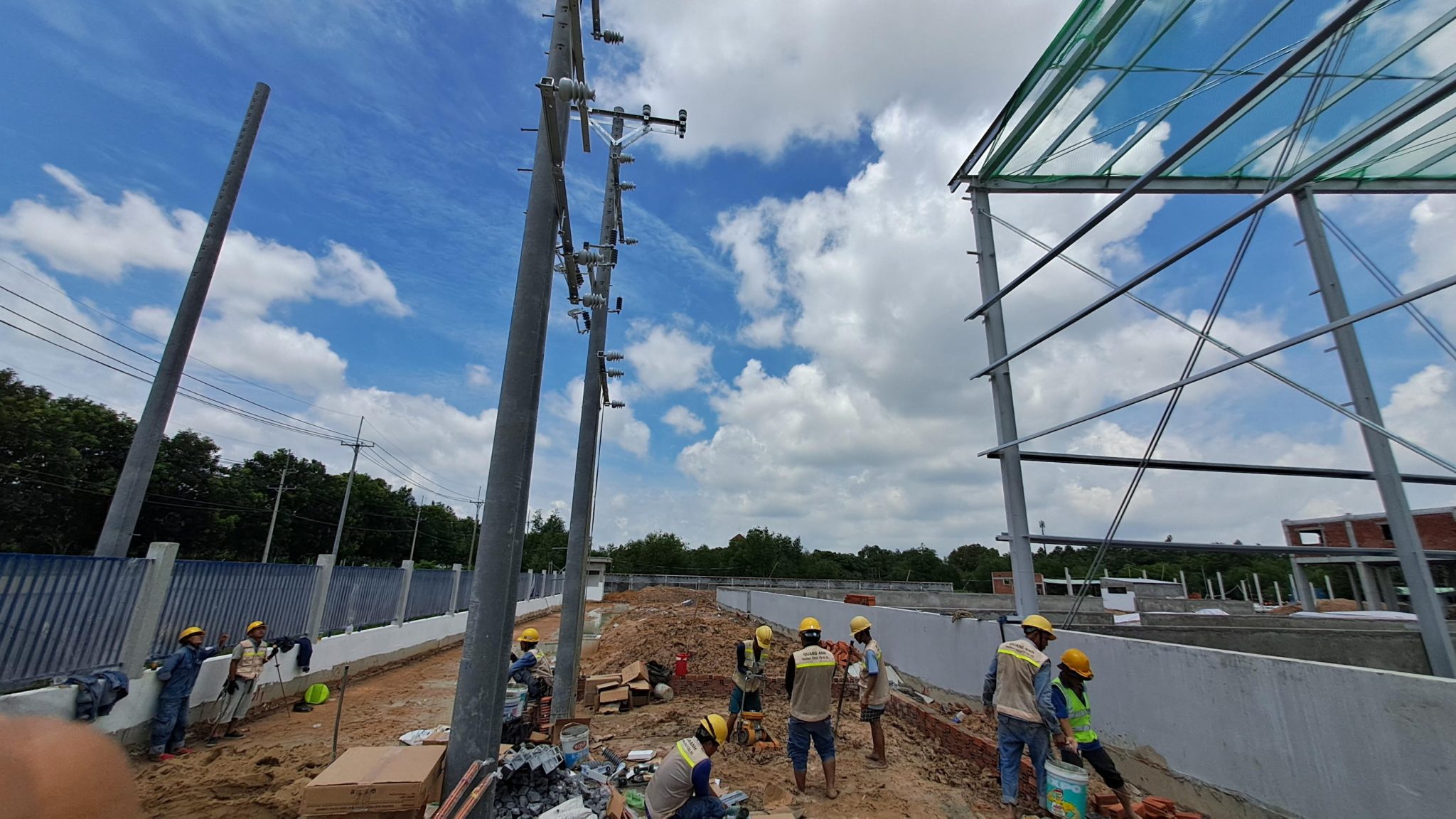

Trong phần xây dựng cơ sở, việc đào móng cho trạm và mương cáp ngầm trung thế là quan trọng. Lắp đặt ống bảo vệ cáp đảm bảo an toàn và sau đó, quá trình đổ bê tông móng trạm biến áp được thực hiện để tạo nền móng vững chắc.

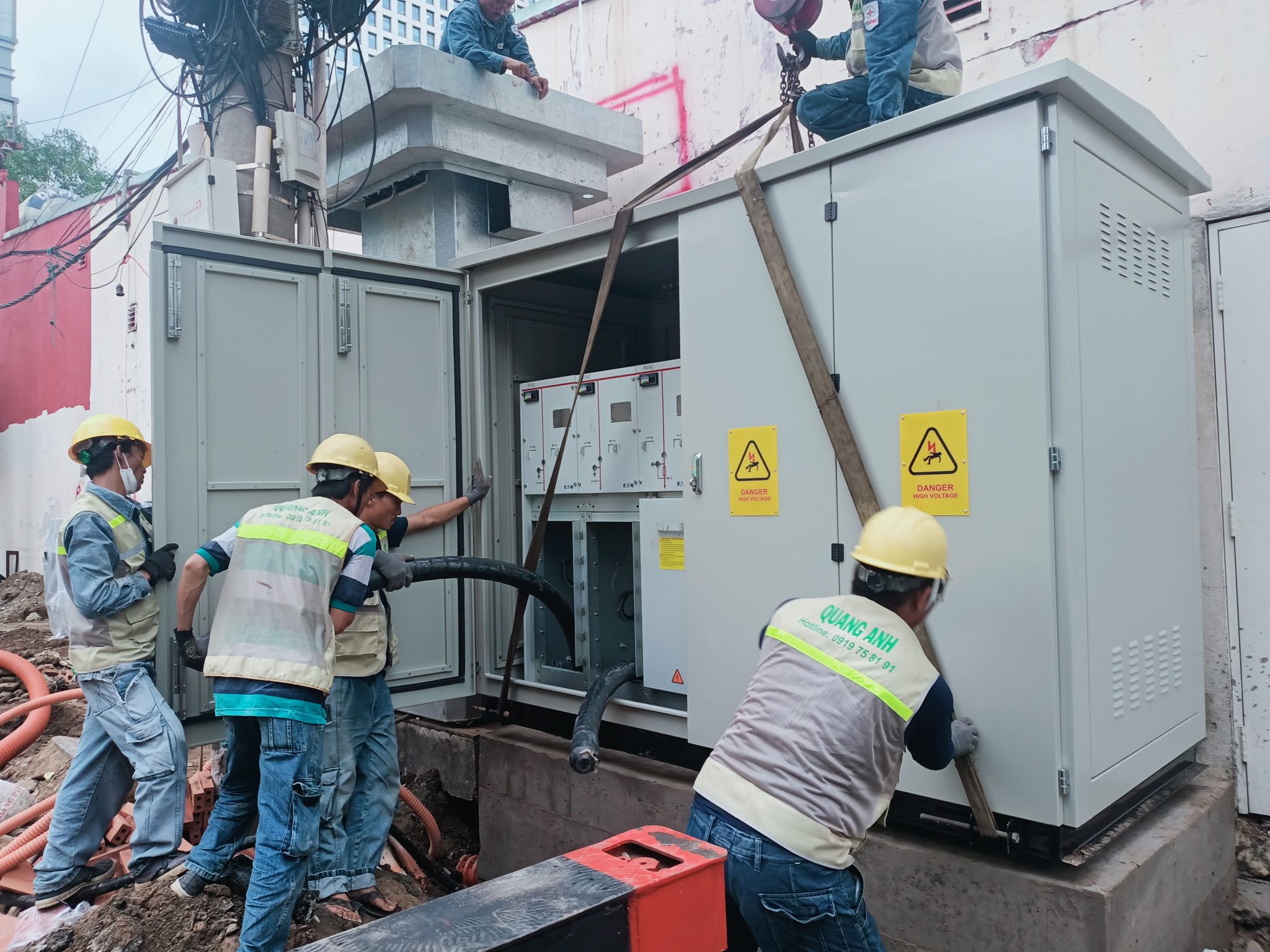

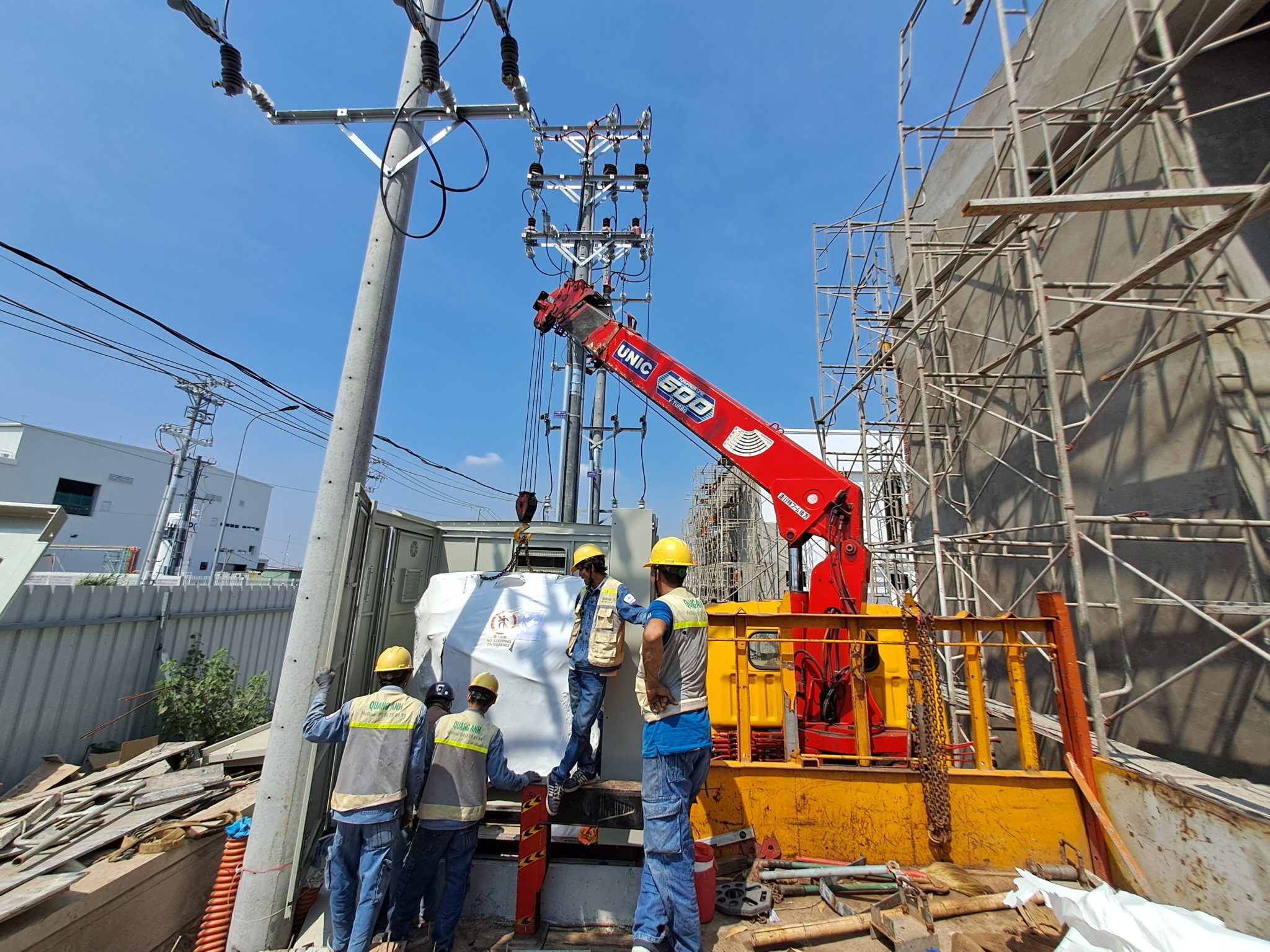

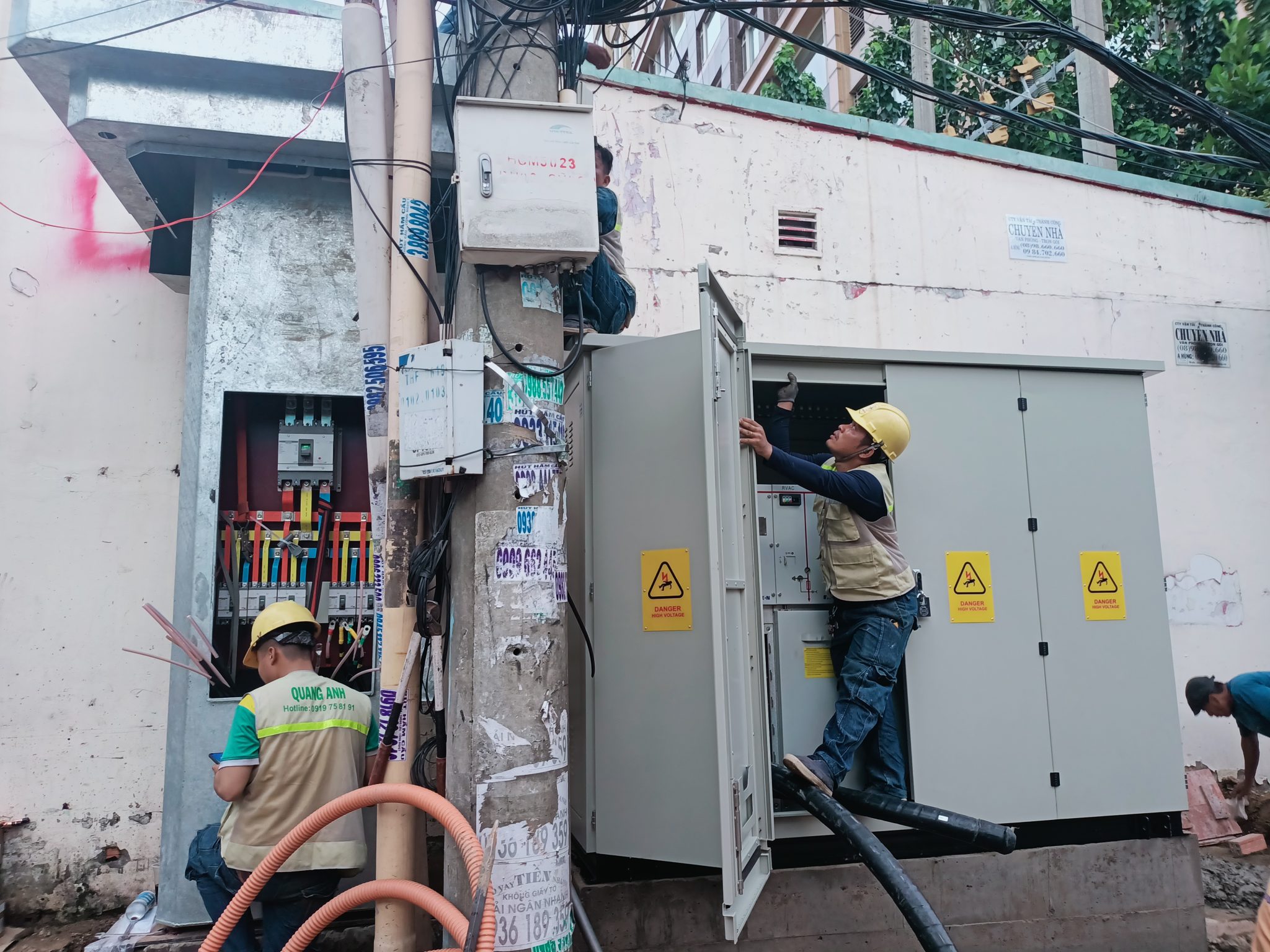

Giai đoạn lắp đặt thiết bị bao gồm việc thiết lập hệ thống tiếp địa an toàn. Cầu dao, ghế thao tác, và các phụ kiện khác như sứ từ LS được lắp đặt kỹ lưỡng. Máy biến áp sau đó được lắp đặt, đồng thời kéo dải cáp trung thế đến các khu vực tiêu thụ điện.

Đấu nối và kiểm tra là bước không thể thiếu trước khi nghiệm thu trạm biến áp. Các thiết bị được đấu nối và kiểm tra kỹ lưỡng với quá trình thí nghiệm và hiệu chỉnh.

Cuối cùng, nghiệm thu và vận hành là giai đoạn mà hệ thống được thử nghiệm thực tế và bàn giao cho đơn vị vận hành. Mỗi bước trong quá trình này yêu cầu tuân thủ nghiêm ngặt các quy định an toàn và tiêu chuẩn kỹ thuật để đảm bảo vận hành trạm biến áp hiệu quả nhất.

Đảm bảo an toàn và chất lượng trong xây dựng

An toàn và chất lượng là ưu tiên hàng đầu trong xây dựng trạm biến áp trọn gói. Điều này bao gồm việc sử dụng vật liệu đạt chuẩn, thực hiện thí nghiệm cần thiết và tuân thủ các quy định an toàn lao động để bảo đảm an toàn điện trạm biến áp.

Khung pháp lý hiện hành

Việc đảm bảo an toàn và chất lượng trong xây dựng hiện nay được quy định chi tiết bởi khung pháp lý cụ thể như:.

• Luật Xây dựng sửa đổi (2020) cùng Nghị định 06/2021/NĐ-CP đưa ra các điều khoản chi tiết về quản lý an toàn lao động và quản lý chất lượng công trình. Điều này bao gồm trách nhiệm của các đơn vị tham gia như chủ đầu tư, nhà thầu và cơ quan quản lý, giúp quản lý chất lượng công trình tốt hơn.
• QCVN 18:2021/BXD là quy chuẩn xây dựng kỹ thuật quốc gia quan trọng, quy định về an toàn trong thiết kế, thi công và nghiệm thu công trình.
• Nghị định 16/2022/NĐ-CP cung cấp các biện pháp chế tài đối với vi phạm trong an toàn và chất lượng công trình, giúp nâng cao sự tuân thủ quy định.

Yêu cầu kỹ thuật trong thi công

Để đảm bảo an toàn lao động và chất lượng trong quá trình thi công, các phương pháp cụ thể cần được tuân thủ:

• Thiết kế biện pháp thi công phải qua phê duyệt, đảm bảo các yếu tố an toàn như giàn giáo phù hợp, hệ thống điện an toàn và chống sập lở hiệu quả.
• Về an toàn điện, người lao động phải được huấn luyện sơ cứu điện giật và trang bị đầy đủ dây an toàn, mũ bảo hộ khi làm việc trên cao.
• Để phòng chống cháy nổ, cần thiết lập Ban chỉ huy phòng chống cháy nổ tại công trường, lắp đặt thiết bị báo cháy và bố trí bình cứu hỏa ở các khu vực có nguy cơ cao.

Trách nhiệm các bên liên quan

Đảm bảo chất lượng xây dựng không chỉ là trách nhiệm của một bên mà yêu cầu sự hợp tác của nhiều phía:

• Chủ đầu tư có quyền ngừng thi công nếu phát hiện vi phạm an toàn lao động, đồng thời tổ chức giám sát nghiêm ngặt chất lượng vật liệu.
• Nhà thầu phải thực hiện đào tạo an toàn lao động cho công nhân và đảm bảo tuân thủ quy trình nghiệm thu.
• Cơ quan quản lý có thẩm quyền thực hiện thanh tra đột xuất, áp dụng các chế tài theo Nghị định 16/2022/Đ-CP nếu vi phạm an toàn lao động, với mức phạt nghiêm khắc từ 150-200 triệu VNĐ.

Bảo trì và vận hành sau hoàn công

Để công trình hoạt động bền vững sau khi hoàn công, quy định rõ:

• Kiểm tra định kỳ rất quan trọng để phát hiện sớm các lỗi về kết cấu, hệ thống điện và thoát nước nhằm quản lý chất lượng tốt hơn.
• Kế hoạch bảo trì cần được cụ thể hóa, quy định rõ trách nhiệm của từng đơn vị quản lý vận hành, đặc biệt là với các công trình cao tầng và hạ tầng giao thông.
• Phải có quy trình giám sát khắc phục sự cố để ứng phó kịp thời trong trường hợp có nguy cơ sập đổ hoặc hư hỏng nghiêm trọng.

Thách thức và giải pháp

Ngành xây dựng đối diện với nhiều thách thức nhưng cũng có giải pháp phù hợp:

• Thách thức: Quá trình thi công chịu tác động mạnh của điều kiện thời tiết tiêu cực như mưa bão và nắng nóng, tăng khả năng xảy ra tai nạn. Thiếu nhân lực có chứng chỉ an toàn lao động cũng là vấn đề đáng quan ngại.
• Giải pháp: Sử dụng công nghệ mới như BIM để mô phỏng rủi ro trong giai đoạn thiết kế và ứng dụng vật liệu tự động hóa như cẩu thông minh, drone giám sát nhằm giảm thiểu lao động tại các khu vực nguy hiểm.

Xu hướng cập nhật (2024)

Nhiều xu hướng mới trong quản lý chất lượng và an toàn đang được thúc đẩy:

• Tăng cường thanh tra chuyên ngành: Các địa phương cần chú tâm hơn vào kiểm tra sử dụng thiết bị an toàn như chống sét, giàn giáo để đảm bảo an toàn xây dựng.
• Số hóa hồ sơ quản lý chất lượng là xu hướng tất yếu, đòi hỏi lưu trữ điện tử các kết quả thử nghiệm vật liệu và biên bản nghiệm thu.

Xây dựng trạm biến áp trọn gói cung cấp lợi ích rõ rệt cho sự ổn định điện năng trong khu vực. Tập trung vào các quy trình kỹ thuật chặt chẽ, việc lựa chọn công suất phù hợp, và sự cam kết về an toàn là chiến lược đầu tư thông minh và thiết yếu.

Nếu bạn đang tìm kiếm giải pháp xây dựng trạm biến áp trọn gói, hãy liên hệ ngay với QuangAnhcons theo Hotline: +84 9 1975 8191 để được tư vấn chi tiết.

QuangAnhcons cung cấp dịch vụ xây dựng trạm biến áp trọn gói, bao gồm thiết kế, cung cấp vật liệu, thi công, lắp đặt và vận hành, cam kết chất lượng và an toàn tuyệt đối.
