Thi công trạm biến áp nhà máy: Quy trình và Lợi ích

Thi công trạm biến áp nhà máy liên quan đến thiết kế, xây dựng, và lắp đặt hệ thống điện đáp ứng nhu cầu sản xuất, bao gồm các bước từ khảo sát đến bảo trì định kỳ.

Chuẩn bị và Thiết Kế Trạm Biến Áp: Quy Trình Tổng Thể

Khâu chuẩn bị và thiết kế là bước đầu tiên trong thi công trạm biến áp nhà máy, bao gồm khảo sát địa điểm phù hợp, thực hiện thiết kế kỹ thuật chi tiết và chuẩn bị vật liệu đảm bảo đầy đủ trước khi bắt đầu quá trình xây dựng và lắp đặt.

Tổ chức công trường và hậu cần

Trong quá trình thi công trạm biến áp, việc tổ chức công trường đóng vai trò vô cùng quan trọng trong việc tối ưu hóa chi phí và thời gian. Đầu tiên, cần đảm bảo mặt bằng xây dựng đủ rộng để triển khai công việc hiệu quả. Công tác chuẩn bị mặt bằng bao gồm cung cấp đầy đủ điều kiện điện nước và bố trí lao động linh hoạt theo khối lượng công việc. Việc sử dụng vật liệu địa phương như cát, đá giúp giảm thiểu chi phí vận chuyển.

Vận chuyển thiết bị

Quá trình vận chuyển thiết bị được chia thành hai phương thức chính:

• Cơ giới: Dây cáp, máy biến áp (MBA), xà, sứ là những thiết bị quan trọng được vận chuyển bằng xe tải đến khu vực kho kín tại công trường.
• Thủ công: Cột điện và vật liệu nhỏ được di chuyển bằng phương tiện thô sơ hoặc thủ công để đảm bảo an toàn và tiết kiệm chi phí.

Thiết kế kỹ thuật

Thi công trạm biến áp cần được thực hiện dựa trên bản thiết kế kỹ thuật chi tiết, bao gồm sơ đồ nguyên lý các thiết bị chính theo yêu cầu đấu nối lưới điện. Các bản vẽ chi tiết giúp xác định kích thước bệ đỡ, đường đi tuyến cáp điện và phương pháp đấu nối cáp.

Bản vẽ chi tiết

• Kích thước bệ đỡ: Quan trọng trong việc xác định cao độ, vị trí lắp đặt MBA và thiết bị phụ trợ.
• Tuyến cáp điện: Thể hiện đường đi, cao độ, đảm bảo sự chính xác trong đấu nối thiết bị.
• Phụ kiện lắp đặt: Chi tiết về loại bu-lông, giá đỡ, và sơ đồ lắp ráp là vô cùng cần thiết.

Chuẩn bị thiết bị

Trước khi lắp đặt, cần có sự kiểm tra kỹ lưỡng thông qua catalog và vật tư. Đảm bảo rằng thông số kỹ thuật của thiết bị như điện áp định mức và dòng điện phù hợp với đơn hàng đã đặt.

Quy trình thi công

1. Đào hố, chôn trụ: Tạo móng cho cột điện và bệ đỡ MBA là bước quan trọng đầu tiên.
2. Lắp đặt khung thép: Sử dụng kích nâng để đặt MBA lên khung thép một cách an toàn và ổn định.
3. Kết nối hệ thống: Đảm bảo các bước đấu nối cáp điện, lắp tủ phân phối và thiết bị đo đạc được thực hiện chính xác.

An toàn lao động

Trong quá trình thi công trạm biến áp, an toàn lao động luôn được đặt lên hàng đầu. Nhân viên cần tuân thủ quy định PPE và kiểm tra hệ thống tiếp địa, cách điện của MBA trước khi đưa vào hoạt động.

Tài liệu yêu cầu

Các tài liệu cần thiết bao gồm hồ sơ pháp lý như đơn đề nghị đấu nối và sơ đồ nguyên lý đã được phê duyệt. Ngoài ra, sổ tay lắp đặt từ nhà sản xuất cũng là nguồn thông tin quan trọng.

Các tiêu chuẩn kỹ thuật TCVN và IEC về điện trung thế cần được thực hiện nghiêm ngặt nhằm đảm bảo chất lượng tổng thể và an toàn của trạm biến áp.

Xây dựng Cơ sở Hạ tầng cho Trạm Biến Áp

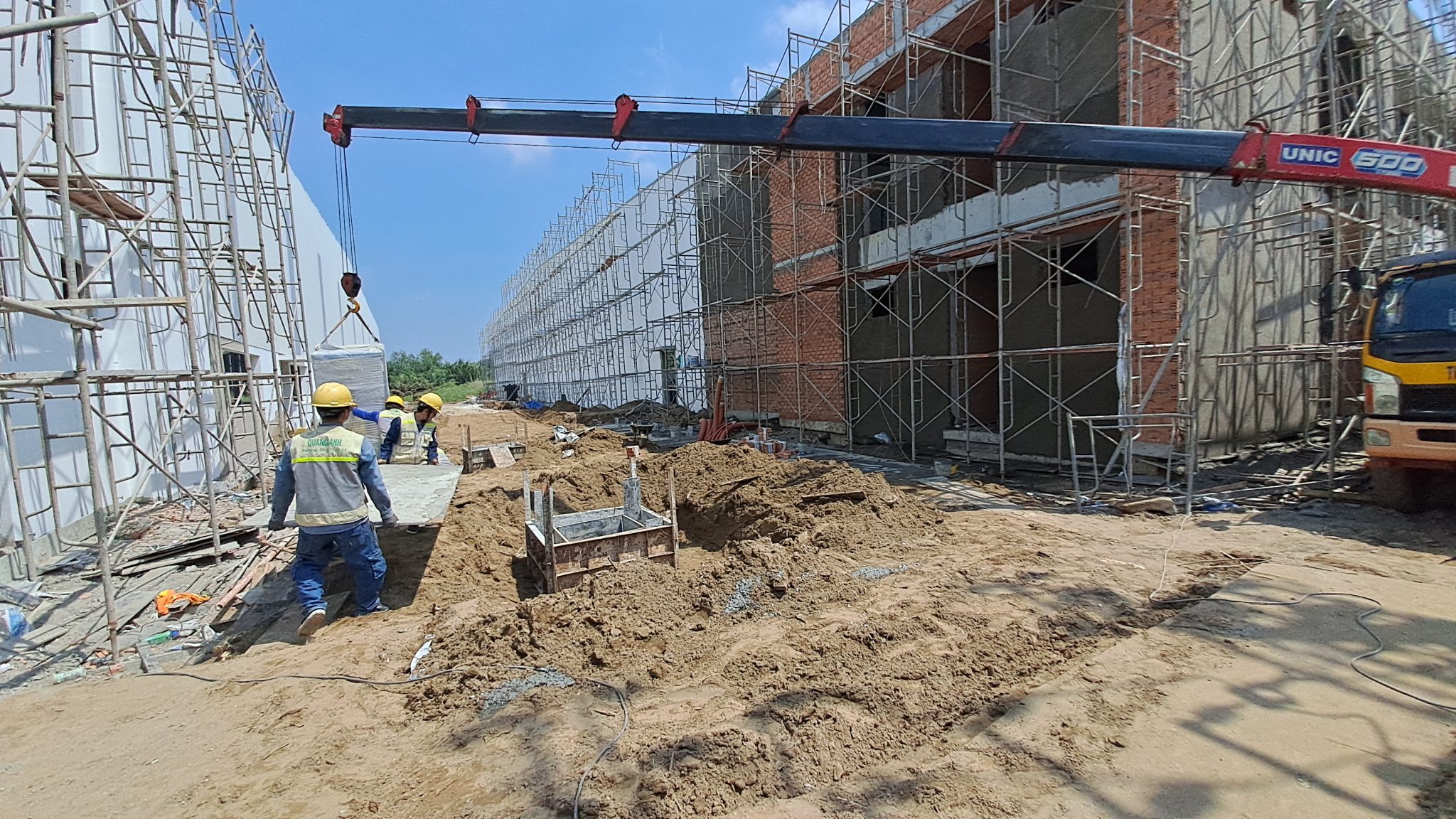

Quá trình xây dựng cơ sở hạ tầng bao gồm việc đào móng, lắp đặt hệ thống tiếp địa và đổ bê tông móng, nhằm tạo nền móng vững chắc, đồng thời lắp đặt ống ngầm bảo vệ cáp cho hệ thống điện an toàn.

Việc xây dựng cơ sở hạ tầng cho trạm biến áp đòi hỏi một quy trình chi tiết và kỹ lưỡng nhằm đảm bảo an toàn điện và hiệu suất hoạt động. Đầu tiên là bước khảo sát và xác định địa điểm, nơi mà các yếu tố như móng cột và cáp ngầm trung thế được lựa chọn cẩn thận để tránh ảnh hưởng đến đường sá và khu dân cư. Công việc chuẩn bị mặt bằng bao gồm đào hố, xây dựng móng và cung cấp đủ điện nước phục vụ cho thi công, đồng thời đảm bảo vận chuyển vật liệu và thiết bị đến công trường một cách hiệu quả.

Một trong những bước quan trọng trong quy trình này là lắp đặt hệ thống tiếp địa, quyết định sự an toàn điện cho toàn bộ công trình. Hệ thống này được thi công bởi việc tạo các điện cực đất phân tán dòng điện sét, giúp tránh các rủi ro sét đánh.

Sau đó, bước đổ bê tông móng trạm giúp tạo nền bền vững cho máy biến áp, đảm bảo ổn định trong suốt quá trình vận hành. Các thiết bị điện như cầu dao, ghế thao tác, xà, sứ sẽ được lắp dựng để đảm bảo hiệu quả trong việc kiểm soát dòng điện. Quá trình lắp đặt máy biến áp đòi hỏi sự chính xác khi sử dụng phương tiện cẩu để đưa máy vào đúng vị trí.

Lắp đặt hệ thống cáp ngầm trung thế cũng là một phần không thể thiếu, đóng vai trò kết nối trạm biến áp với nguồn điện, truyền tải điện năng an toàn và hiệu quả. Việc đấu nối trạm biến áp với hệ thống điện hiện có phải được thực hiện cẩn thận để đảm bảo kết nối an toàn.

Cuối cùng, quy trình thí nghiệm, hiệu chỉnh, nghiệm thu và chạy thử được thực hiện để kiểm tra toàn bộ hệ thống, đảm bảo tất cả hoạt động trơn tru trước khi bàn giao cho khách hàng.

Yếu tố an toàn lao động luôn được đặt lên hàng đầu cùng với tiêu chuẩn về chất lượng thiết bị và tuân thủ quy định kỹ thuật trong suốt quá trình này.

Lắp Đặt Thiết Bị cho Trạm Biến Áp

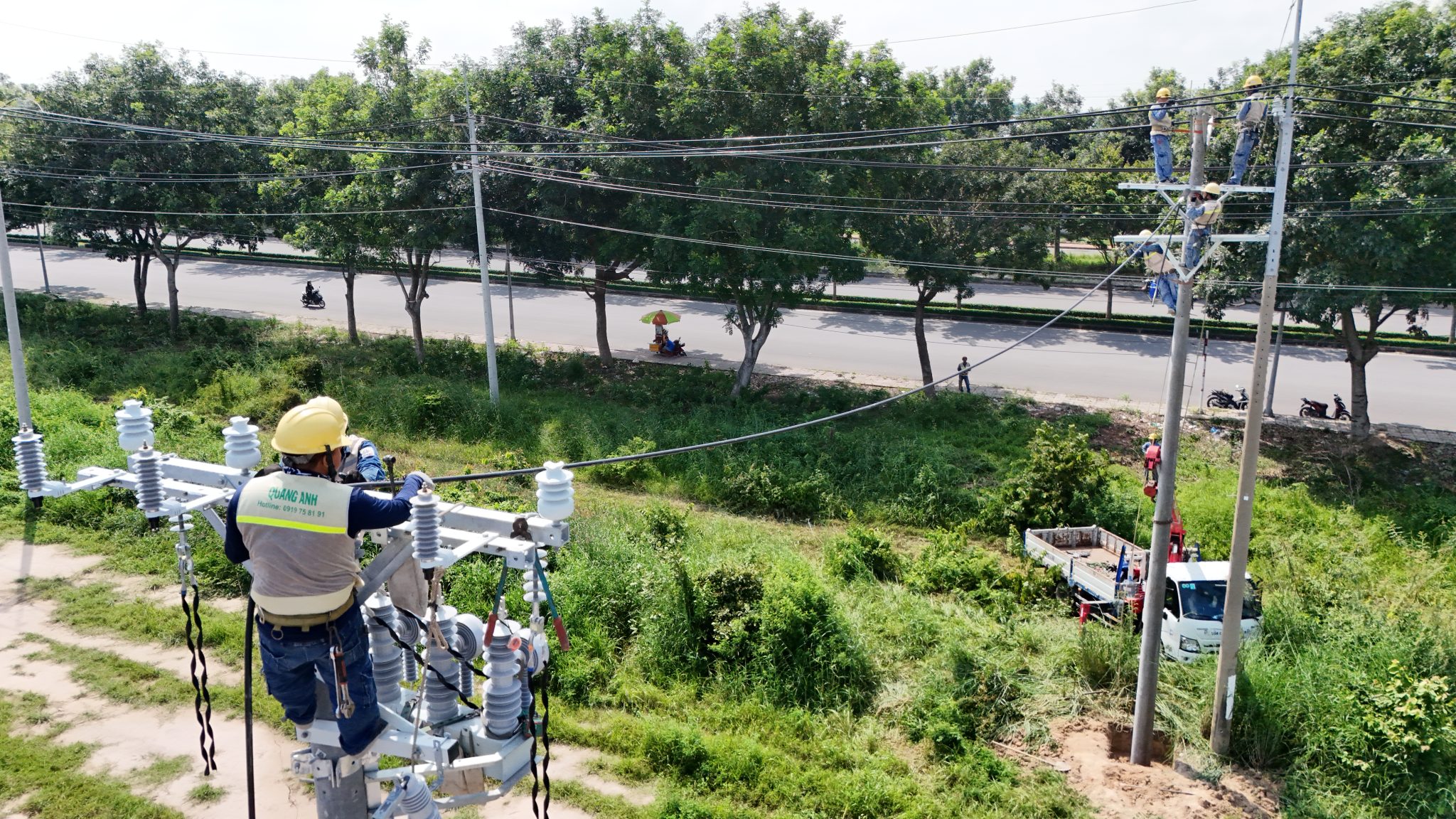

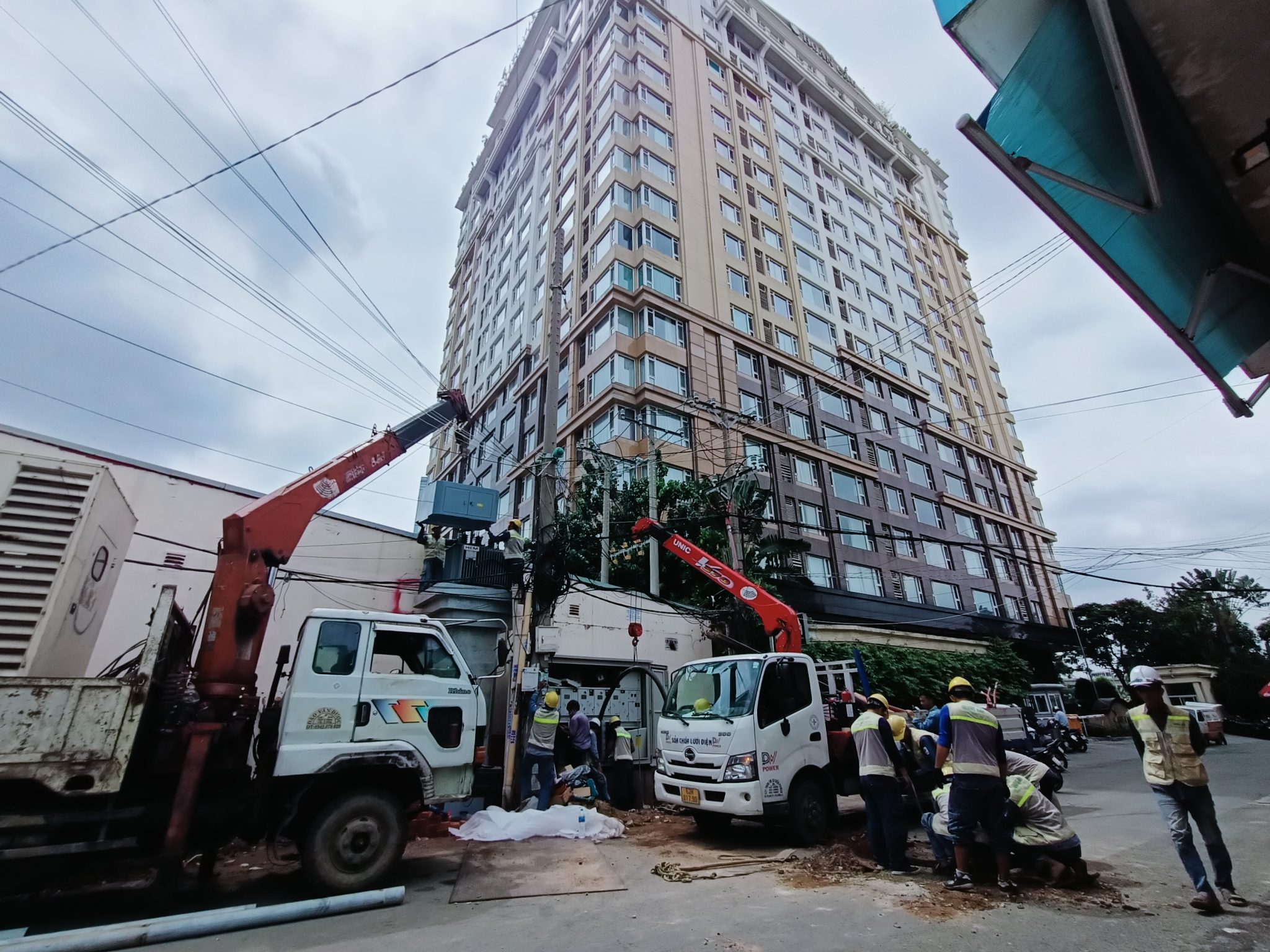

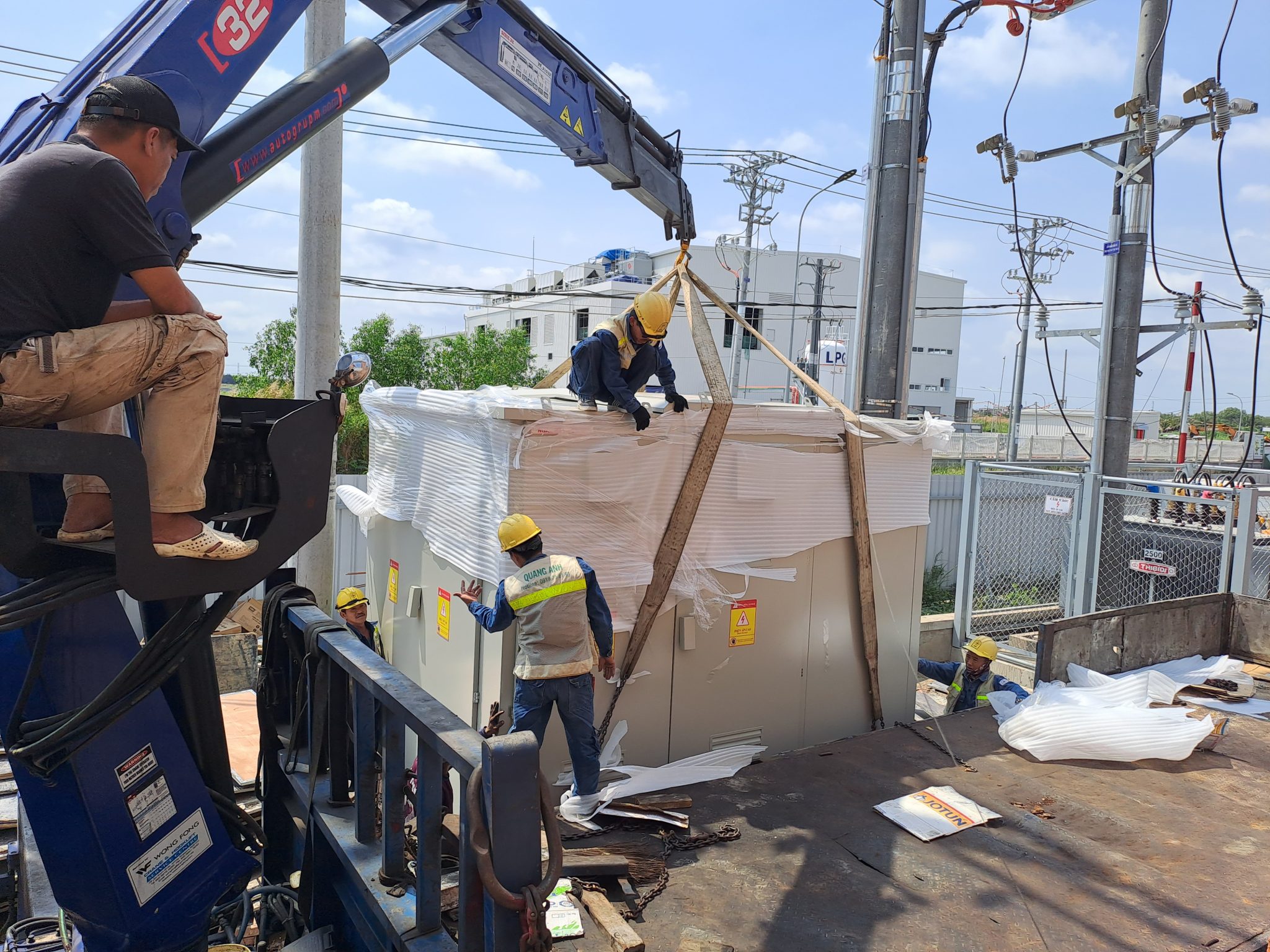

Giai đoạn lắp đặt thiết bị bao gồm việc dựng cầu dao, ghế thao tác và đặt máy biến áp vào vị trí bằng máy cẩu, nhằm đảm bảo an toàn điện và hiệu quả vận hành của hệ thống.

1. Chuẩn bị mặt bằng và hồ sơ: Khảo sát thực địa kỹ lưỡng để xác định vị trí tối ưu cho móng trạm biến áp, tuyến cáp ngầm và hệ thống tiếp địa. Đảm bảo thực hiện đầy đủ các thủ tục pháp lý cần thiết, bao gồm hồ sơ đăng ký lắp đặt và sơ đồ nguyên lý thiết bị. Công trường cần được tổ chức chặt chẽ, từ việc cung cấp điện nước tới việc bố trí nhân lực.
2. Thi công nền móng và hệ thống phụ trợ: Tiến hành đào móng và lắp đặt ống bảo vệ cáp với vị trí chính xác theo thiết kế đã được phê duyệt. Hệ thống tiếp địa cần được xây dựng tuân theo tiêu chuẩn an toàn điện, sau đó đổ bê tông móng với vật liệu đạt chuẩn để cố định thiết bị.

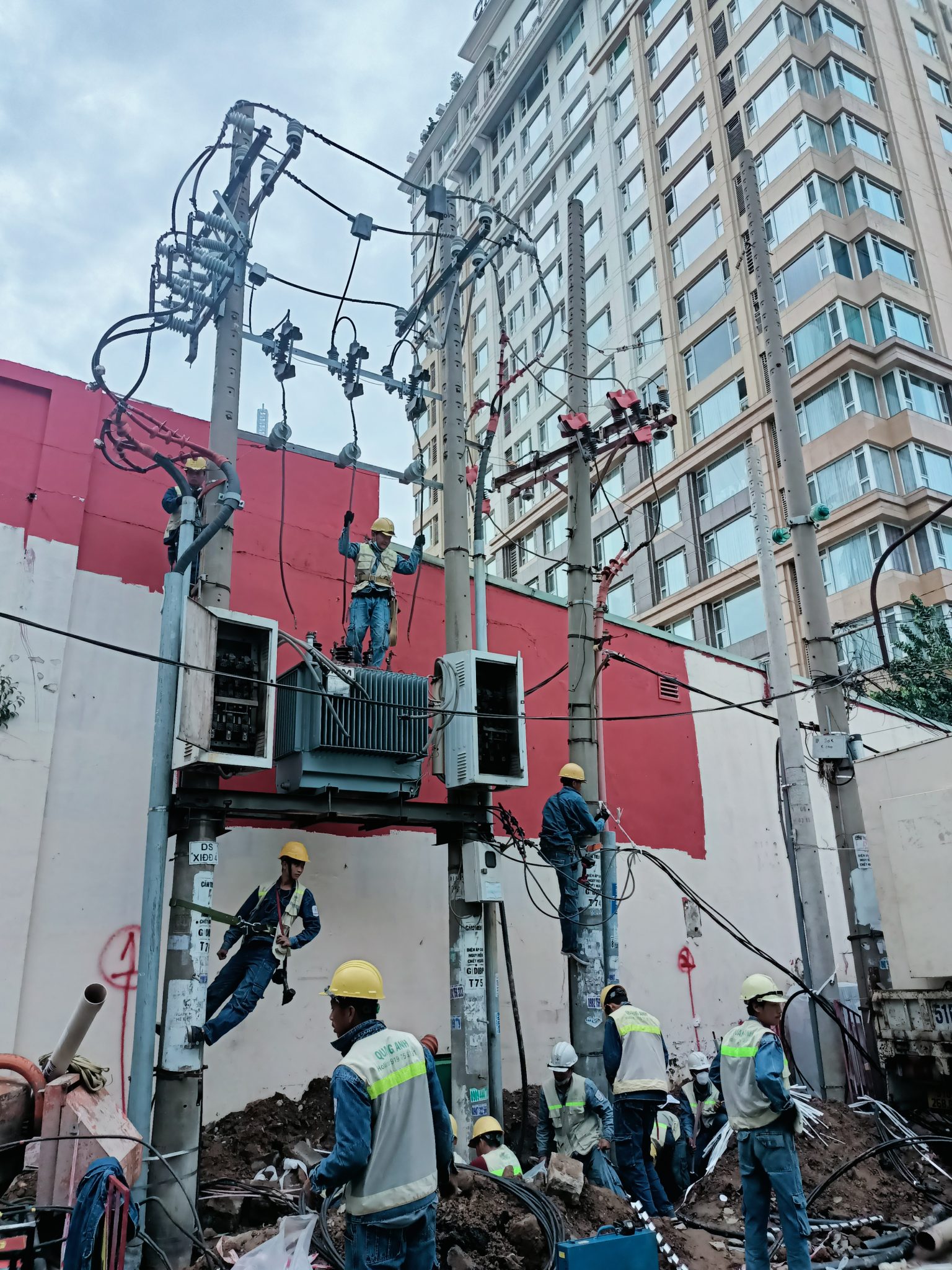

3. Lắp đặt thiết bị chính và phụ kiện: Máy biến áp cần được di chuyển và đặt lên móng đã chuẩn bị, chú ý kiểm tra độ cân bằng và liên kết cơ khí. Lắp đặt thiết bị đóng cắt như cầu dao, ghế thao tác, xà đỡ cùng với các phụ kiện sứ cách điện. Cáp trung thế được kéo dải qua ống ngầm, phải đảm bảo không bị xoắn hoặc hư hỏng lớp cách điện.
4. Đấu nối và vận hành thử: Đấu nối điện cho máy biến áp với hệ thống lưới và các thiết bị phụ trợ. Đặt biển cảnh báo và biển tên trạm theo các quy định an toàn. Tiến hành thí nghiệm và hiệu chỉnh các thông số vận hành như điện trở tiếp địa và dòng không tải.
5. Nghiệm thu và bàn giao: Kiểm tra lần cuối để đảm bảo tất cả đã được thực hiện đúng vị trí, mương cáp đã được đậy kín và làm sạch. Đo đạc các thông số môi trường như nhiệt độ và độ ẩm nằm trong giới hạn cho phép. Tiến hành đóng điện và chạy không tải trước khi bàn giao cho đơn vị quản lý.

Lưu ý kỹ thuật:

• Tuân thủ nghiêm ngặt các tiêu chuẩn về an toàn điện và chống sét.
• Sử dụng vật liệu đạt chứng chỉ chất lượng như cáp điện từ các thương hiệu uy tín: Cadivi, LS, Eaton, Schneider.
• Thực hiện công tác bảo trì định kỳ, bao gồm kiểm tra hệ thống tiếp địa và dầu biến áp để duy trì hoạt động ổn định.

Kết Nối và Thử Nghiệm Hệ Thống Điện

Sau khi lắp đặt các thiết bị, quá trình kéo dải cáp điện trung thế và đấu nối trạm biến áp diễn ra, kèm theo việc thử nghiệm, hiệu chỉnh, nghiệm thu để đảm bảo hệ thống hoạt động chính xác và an toàn trước khi vận hành.

Trong ngành kỹ thuật hệ thống điện, việc thử nghiệm điện là bước quan trọng để đảm bảo hiệu suất, độ an toàn và tuổi thọ của thiết bị trước khi đưa vào sử dụng. Đây là quá trình kiểm tra các khía cạnh như cách điện, khả năng chịu tải và hiệu quả hoạt động của hệ thống.

• Kiểm tra điện trở cách điện: Đo lường khả năng cách điện của thiết bị nhằm phát hiện khả năng rò rỉ dòng điện, giúp đảm bảo an toàn cho hệ thống.
• Thử nghiệm phóng điện cục bộ (PD): Nhằm phát hiện các phóng điện cục bộ trong lõi cách điện, bảo vệ thiết bị khỏi tổn thất không mong muốn.
• Hi-Pot Test: Kiểm tra khả năng chịu điện áp cao của thiết bị để đảm bảo an toàn và tránh rủi ro cháy nổ, điện giật.
• Kiểm tra tỷ số biến đổi: Thực hiện trên máy biến áp và máy biến dòng để xác định độ chính xác của thiết bị, góp phần ổn định lưới điện.
• Đo điện trở tiếp địa: Đánh giá hiệu quả của hệ thống tiếp địa, một phần quan trọng trong bảo vệ chống sét và ổn định điện.

Quy trình kết nối hệ thống

Quá trình kết nối và thử nghiệm hệ thống điện được thực hiện theo Quyết định 25/QĐ-ĐTĐL (2019). Các bước chính bao gồm:

• Kết nối AGC (Automatic Generation Control): Thực hiện xác nhận trạng thái điều khiển tại chỗ và từ xa thông qua hệ thống SCADA/EMS để đảm bảo tính nhất quán trong hoạt động và phát hiện nhanh các sự cố.
• Kết nối FRS: Đảm bảo khả năng tương thích và độ tin cậy của hệ thống điều phối phụ tải cũng như lập biên bản theo mẫu quy định, đảm bảo quá trình nghiệm thu diễn ra một cách chuyên nghiệp và chính xác.

Thiết bị áp dụng

Quá trình thử nghiệm áp dụng cho các thiết bị như:

• Máy biến áp/CT/PT: Kiểm tra đặc tuyến từ hóa và điện trở cuộn dây để đảm bảo thiết bị hoạt động đúng yêu cầu thiết kế.
• Tụ bù: Đo dòng điện, công suất phản kháng và kiểm tra điểm nối, tối ưu hóa hiệu suất và giảm tổn thất điện năng.
• Hệ thống tiếp địa: Đánh giá độ bền cơ học và điện trở nối đất nhằm đảm bảo sự an toàn cho hệ thống điện.

Mục đích và tiêu chuẩn

Quá trình thử nghiệm không chỉ đảm bảo độ an toàn vận hành, giảm thiểu rủi ro cháy nổ mà còn phải tuân thủ các tiêu chuẩn pháp lý như IEC 62271 và TCVN 3715. Các tiêu chuẩn này cung cấp nền tảng vững chắc giúp tối ưu hóa hiệu suất và đảm bảo cân bằng phụ tải cũng như ổn định lưới điện.

Tài liệu tham khảo pháp lý

Tài liệu tham khảo bao gồm các tiêu chuẩn và quyết định quan trọng như Quyết định 25/QĐ-ĐTĐL (2019), IEC 62271, và TCVN 3715, định hướng các hoạt động thử nghiệm và đảm bảo quy trình này diễn ra đúng luật.

Bản Ghi Chú và Trang Bị An Toàn Trạm Biến Áp

Cuối cùng, việc lắp đặt biển tên và biển cảnh báo để thông tin rõ ràng về vị trí và tính nguy hiểm của trạm biến áp cùng với bảo trì định kỳ đảm bảo an toàn dài hạn và hoạt động ổn định.

Trạm biến áp đóng vai trò thiết yếu trong hệ thống điện, thực hiện biến đổi điện áp để phân phối điện cho các vùng khác nhau. Để đảm bảo an toàn trạm biến áp trong quá trình vận hành và bảo trì, việc tuân thủ các biện pháp cụ thể là hoàn toàn cần thiết.

Bản Ghi Chú

Các bản ghi chú liên quan đến trạm biến áp bao gồm các nội dung quan trọng như:

• Lịch sử bảo trì: Bản ghi này theo dõi mọi hoạt động bảo dưỡng và kiểm tra của hệ thống nhằm duy trì hiệu suất thiết bị.
• Quy trình vận hành: Chi tiết các bước cần thực hiện trước, trong và sau khi vận hành, từ đó tối ưu hóa hiệu quả hoạt động.
• Báo cáo sự cố: Ghi nhận các sự cố xảy ra, kèm theo các giải pháp khắc phục kịp thời.

Trang Bị An Toàn

Trong trạm biến áp, yếu tố an toàn là tiên quyết, với vai trò của thiết bị bảo hộ điện và bảo vệ môi trường làm việc như sau:

1. Thiết Bị An Toàn Cho Nhân Viên:

• Quần áo bảo hộ: Như áo phản quang, giày bảo hộ, và mắt kính chuyên dụng.
• Thiết bị phòng hộ: Sử dụng găng tay cao su, mặt nạ phòng độc nhằm ngăn ngừa nguy cơ tiềm ẩn.

1. Trang Bị Điện:

• Cầu dao chung: Thiết bị này phải luôn sẵn sàng ngắt điện toàn bộ trong trường hợp cần thiết.
• Sơ đồ mạng điện: Cung cấp sơ đồ chi tiết giúp theo dõi và kiểm soát dễ dàng hơn.
• Thiết bị bảo vệ: Máy biến áp và biến dòng phải được nối đất đúng thủ tục để phòng chống cháy nổ điện.

1. Bảo Vệ Môi Trường Làm Việc:

• Phòng chống cháy nổ điện: Bố trí thùng chữa cháy ở vị trí dễ tiếp cận, kết hợp với hệ thống cảnh báo cháy tự động.
• Thông gió: Đặc biệt tại các phòng chứa thiết bị như ắc quy, cần bảo đảm thông gió nhằm tránh ngộ độc khí.

1. Quy Chuẩn Kỹ Thuật:

• Tuân thủ quy định: Thực hiện theo quy chuẩn như Thông tư 38/2019/TT-BCT để đáp ứng độ an toàn cao nhất.

Đối Với Công Tác Điện Tạm

• Bố trí tủ điện: Cần đặt ở nơi khô ráo hoặc treo cao để tránh ẩm ướt.
• Tiếp địa đầy đủ: Bảo đảm tiếp địa để giảm thiểu nguy cơ điện giật.

Làm Việc Với Hệ Thống Ắc Quy

• Mặc đồ bảo hộ: Sử dụng quần áo chuyên dụng và găng tay khi tiếp xúc với axit và kiềm.
• Cấm lửa và hút thuốc: Tránh xa khu vực chứa ắc quy để ngăn ngừa nguy cơ cháy nổ.
• Thông gió: Phòng chứa ắc quy phải có hệ thống thông gió, ngăn chặn khí độc tích tụ.

Thi công trạm biến áp nhà máy giúp đảm bảo cung cấp năng lượng ổn định và an toàn cho các hoạt động sản xuất, mang đến lợi ích kỹ thuật vượt trội và tối ưu hóa đầu tư dài hạn.
