Phân Tích Chi Phí Xây Dựng Trạm Biến Áp và Các Yếu Tố Liên Quan

Nghiên cứu về chi phí xây dựng trạm biến áp năm 2024, bao gồm các yếu tố ảnh hưởng và quy trình triển khai từ hoạch định tới lắp đặt, đảm bảo an toàn và hiệu quả năng lượng.

Các Yếu Tố Ảnh Hưởng Đến Chi Phí Xây Dựng Trạm Biến Áp

Chi phí xây dựng trạm biến áp phụ thuộc vào nhiều yếu tố như công suất trạm biến áp và loại trạm biến áp (ngoài trời hay trong nhà). Công suất càng lớn, chi phí càng cao. Vật tư chính gồm máy biến áp, thiết bị đóng cắt, cáp ngầm và hệ thống chống sét, tiếp địa cũng ảnh hưởng đáng kể. Vị trí đặt trạm cần được tối ưu để giảm tổn thất năng lượng, đảm bảo mỹ quan và an toàn.

1. Quy mô và Công Suất Trạm Biến Áp

Quy mô và công suất trạm biến áp là những yếu tố cốt lõi ảnh hưởng đến chi phí xây dựng. Trạm có công suất lớn đòi hỏi lượng vật tư thiết bị và nhân công cao hơn. Điều này đồng nghĩa với việc sử dụng các thiết bị chuyên dụng và yêu cầu kỹ thuật cao, từ đó tăng chi phí đầu tư.

2. Địa Điểm Lắp Đặt Trạm Biến Áp

Vị trí lắp đặt chính là yếu tố cần lưu ý khi tính toán chi phí xây dựng trạm biến áp. Địa điểm khó tiếp cận hay địa hình phức tạp sẽ làm chi phí vận chuyển vật liệu và thời gian thi công tăng lên. Đảm bảo mặt bằng đặt trạm an toàn và không ảnh hưởng đến khu vực dân cư cũng góp phần vào chi phí gia tăng.

3. Điều Kiện Địa Hình và Hạ Tầng Kỹ Thuật Xung Quanh

Điều kiện địa hình như nền đất yếu hay hạ tầng kỹ thuật không đồng bộ sẽ làm tăng chi phí xây dựng. Yêu cầu nền móng phải vững chắc để hỗ trợ trọng lượng lớn mà các trạm biến áp thường có, do đó, chi phí làm nền móng cũng trở thành khoản chi không nhỏ.

4. Yêu Cầu Kỹ Thuật và Quy Định Quản Lý

Các yêu cầu kỹ thuật và quy định an toàn do cơ quan ngành điện ban hành là bắt buộc. Đảm bảo chất lượng và thiết kế đúng tiêu chuẩn đòi hỏi kiểm soát kỹ lưỡng, thủ tục pháp lý đầy đủ, điều này tất nhiên sẽ ảnh hưởng đến chi phí. Công nghệ sử dụng cũng là yếu tố có tác động, như các trạm biến áp siêu dẫn HTS có chi phí đầu tư ban đầu cao nhưng đem lại hiệu quả lâu dài.

5. Môi Trường và Các Yếu Tố Xã Hội

Mật độ dân cư và điều kiện môi trường xung quanh cũng là các yếu tố đáng chú ý. Chi phí cho các biện pháp an toàn, bảo vệ môi trường, và xử lý mặt bằng là điều không thể bỏ qua.

6. Quy Hoạch và Dự Báo Nhu Cầu Sử Dụng Điện

Quy hoạch điện khu vực cũng ảnh hưởng trực tiếp đến quy mô và thiết kế trạm. Dự báo chính xác nhu cầu tiêu thụ điện sẽ giúp tối ưu chi phí và đảm bảo dự án đáp ứng được yêu cầu phát triển lâu dài.

Quy Trình Xây Dựng Và Lắp Đặt Trạm Biến Áp

Người dùng phải khai báo nhu cầu điện và tuân theo quy định tại Luật Điện lực. Sau khi hồ sơ được duyệt, ký hợp đồng xây dựng sẽ được thực hiện theo phương án đã thỏa thuận. Quá trình lắp đặt yêu cầu tuân thủ các điều kiện phê duyệt để đảm bảo cung cấp điện ổn định cho nhu cầu sử dụng.

Xây dựng và lắp đặt trạm biến áp là một quy trình đòi hỏi sự tỉ mỉ và tuân thủ nghiêm ngặt các quy định kỹ thuật. Quy trình này bao gồm các bước quan trọng nhằm đảm bảo an toàn và hiệu quả trong việc vận hành hệ thống điện.

1. Khảo sát và chuẩn bị mặt bằng

Bước đầu tiên là quá trình khảo sát và chuẩn bị mặt bằng cho trạm biến áp. Kỹ sư phải thực hiện khảo sát thực tế vị trí thi công để xác định móng trạm và tuyến cáp ngầm trung thế. Việc chuẩn bị mặt bằng yêu cầu có sự bố trí điện, nước phục vụ thi công và vận chuyển thiết bị, vật tư đến vị trí.[1][3]

2. Đào móng và hạ tầng

Tiếp theo là giai đoạn đào móng cho trạm biến áp và mương cáp ngầm trung thế. Lắp đặt ống ngầm bảo vệ cáp và đổ bê tông móng là cần thiết để đảm bảo trạm biến áp chịu được tải trọng.[1][3]

3. Lắp đặt hạ tầng cơ khí

Độ an toàn của trạm biến áp phụ thuộc lớn vào hệ thống tiếp địa và lắp dựng các thiết bị cơ khí như cầu dao, giá đỡ, sứ cách điện. Các bộ phận này giúp giữ và vận hành các thiết bị điện chính trong trạm.[1]

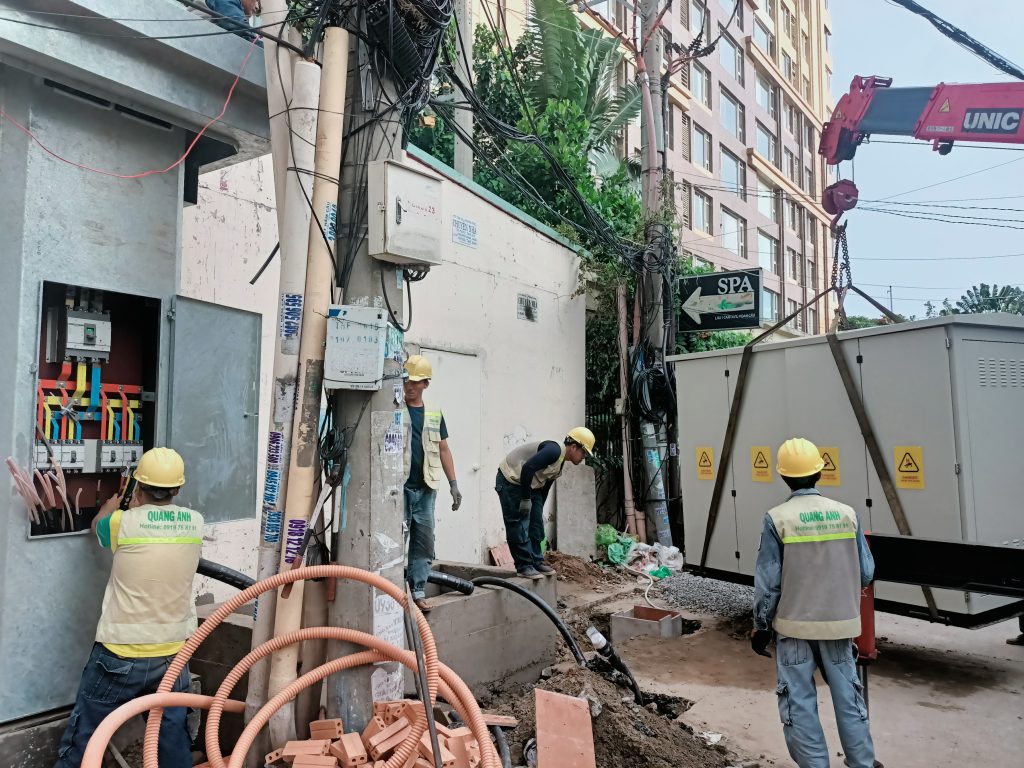

4. Lắp đặt thiết bị biến áp và cáp điện

Quá trình này bao gồm việc lắp đặt máy biến áp và các thiết bị điện liên quan khác. Kéo cáp điện trung thế vào trạm biến áp và đấu nối là công đoạn quan trọng để đảm bảo hệ thống vận hành hiệu quả, an toàn.[1][3]

5. Thí nghiệm và hiệu chỉnh

Thực hiện thí nghiệm kiểm tra chất lượng lắp đặt và hiệu chỉnh kỹ thuật giúp đảm bảo tiêu chuẩn vận hành của trạm. Sau đó, tiến hành nghiệm thu nội bộ với mục đích đánh giá các công đoạn trước khi đưa vào vận hành thử.[1]

6. Nghiệm thu đóng điện và chạy thử

Giai đoạn cuối cùng là nghiệm thu đóng điện, kiểm tra vận hành thực tế và bàn giao cho chủ đầu tư. Quá trình này nhằm đảm bảo trạm biến áp vận hành an toàn, ổn định trước khi chính thức sử dụng.[1]

Một quy trình tiêu chuẩn và đạt yêu cầu kỹ thuật sẽ giúp tối ưu hóa việc xây dựng trạm biến áp, đảm bảo an toàn điện lực và hiệu quả lâu dài. Việc lắp đặt trạm điện cần có đội ngũ kỹ sư và công nhân có chuyên môn cao, đồng thời phối hợp chặt chẽ với chủ đầu tư và các bên liên quan để đảm bảo tiến độ và chất lượng công trình.

Ví Dụ Và Chi Phí Vật Tư Cho Trạm Biến Áp 630 kVA

Đối với trạm 630 kVA, cần các vật tư chính như máy biến áp 3 pha, bộ trụ thép đỡ, và thiết bị đóng cắt trung thế. Chi phí cho trạm này dao động trong khoảng 558 triệu đến 585 triệu đồng, bao gồm cả hệ thống chống sét và cáp ngầm trung thế.

Một trạm biến áp 630 kVA là thành phần quan trọng trong các hệ thống điện, đóng vai trò chuyển đổi điện áp nhằm cấp điện ổn định cho nhà máy, khu công nghiệp hoặc tòa nhà lớn. Vật tư chính được sử dụng bao gồm:

• Máy biến áp 3 pha 630 kVA, 22/0.4 kV: Đây là loại máy biến áp sử dụng dầu hoặc vật liệu Amorphous, đảm bảo phù hợp với các yêu cầu kỹ thuật và cung cấp hiệu suất cao cho hệ thống.

• Bộ trụ thép đỡ máy biến áp: Đây là trụ đỡ lớn, phù hợp cho máy biến áp từ 630 kVA đến 1000 kVA. Các trụ này được gia cố trên móng bê tông để đảm bảo độ ổn định và có thể lắp thêm nắp chụp để tăng tính thẩm mỹ và bảo vệ thiết bị.

• Thiết bị đóng cắt trung thế: Sử dụng các thiết bị như FCO hoặc LB.FCO 24kV cùng với cầu chì bảo vệ, đóng vai trò quan trọng trong việc bảo vệ hệ thống khỏi sự cố điện.

• Hệ thống chống sét, tiếp địa: Bao gồm các thiết bị chống sét lan truyền (LA) và hệ thống tiếp địa để đảm bảo an toàn cho máy biến áp cùng với toàn bộ hệ thống lưới điện.

• Cáp ngầm trung thế: Loại cáp này thường là CXV/Sehh/DSTA/PVC 3x50mm², được thiết kế để phù hợp với công suất và phạm vi hoạt động của trạm biến áp 630 kVA.

Về chi phí, xây dựng và lắp đặt trạm biến áp 630 kVA thường dao động từ 585.000.000 đến 840.000.000 đồng. Sự biến động này phụ thuộc vào nhiều yếu tố như loại máy biến áp (dầu hay Amorphous), cấu trúc trụ đỡ (trụ thép đơn thân hoặc nhiều chân), cùng với thiết bị đóng cắt và hệ thống chống sét chất lượng.

Các ưu điểm của trạm biến áp 630 kVA là cung cấp nguồn điện ổn định, giảm tổn thất điện năng và gia tăng độ tin cậy cho hệ thống. Nhờ khả năng hoạt động hiệu quả, nó đóng góp tích cực vào việc tiết kiệm chi phí vận hành và đảm bảo hoạt động kinh doanh trơn tru.

Việc nắm bắt các yếu tố chi phí và quy trình xây dựng trạm biến áp không chỉ tối ưu chi phí đầu tư mà còn đảm bảo khả năng vận hành hiệu quả, giúp mạnh mẽ trong chiến lược phát triển năng lượng của doanh nghiệp.
