Giá trạm biến áp 4000 kVA tại Việt Nam

Khung giá tham khảo và các nhóm chi phí của trạm biến áp 4000 kVA

Chi phí trạm biến áp 4000 kVA phân thành các nhóm chính: thiết bị chính (máy biến áp), vật tư trung thế/hạ thế, thi công nền móng và chi phí đấu nối. Chi phí thiết bị thường chiếm tỷ lệ lớn nhất và phụ thuộc vào công suất, tổn hao không tải Po ≤ 4.400 W và ngắn mạch Pk ≤ 31.500 W. Khi khảo sát tại nhà máy, khoảng cách kéo dây trung thế và điều kiện tiếp cận ảnh hưởng trực tiếp đến giá.

Dưới đây là khung nhóm chi phí mức cao và những điểm kiểm tra hiện trường liên quan:

Theo tài liệu kỹ thuật tham khảo, chi phí kéo dây trung thế vượt quá sẽ được tính bổ sung; ví dụ số liệu tham khảo là cộng thêm 35.500.000 đồng cho mỗi 40 m dây trung thế vượt quá, nên khi khảo sát hiện trường cần đo khoảng cách thực tế. Kích thước và trọng lượng máy biến áp cũng ảnh hưởng trực tiếp tới chi phí vận chuyển và trang thiết bị nâng.

Các yếu tố khác làm biến động giá bao gồm kiểu trạm (nền hoặc kiosk), vị trí lắp (trong nhà hoặc ngoài trời), hệ thống làm mát (ONAN) và bất kỳ yêu cầu nâng cấp hoặc di dời nào. Cảnh báo vận hành thực tế: nâng cấp thông số hoặc di dời trạm thường làm tăng chi phí đáng kể và cần thẩm định hiện trường trước khi chốt giá hợp đồng.

Để chốt báo giá chính xác cần khảo sát hiện trường và xác định các biến số đầu vào: cấu hình MBA, khoảng cách kéo dây trung thế đến đường điện lực, điều kiện tiếp cận vận chuyển, và yêu cầu nghiệm thu theo QĐ 2608/EVNSPC. Sau khảo sát có thể tổng hợp thành báo giá chi tiết theo từng nhóm chi phí để tránh nhầm lẫn giữa giá thiết bị và chi phí thi công/đấu nối.

Cấu hình kỹ thuật nào làm giá thay đổi nhiều nhất

Máy biến áp 4000kVA là thành phần ảnh hưởng chi phí lớn nhất, tiếp theo là RMU/recloser trung thế, ACB và tủ hạ thế, tụ bù cùng hệ thống cáp.

Về máy biến áp, các thông số cần chốt trước khi xin báo giá bao gồm điện áp danh định (ví dụ 22 ±2×2.5%/0.4kV), tổ đấu dây Dyn-11, kiểu làm mát ONAN làm cấu hình cơ bản, và chỉ tiêu tổn hao Po ≤4400W cùng Pk ≤31.500W tại 75°C. Điện áp ngắn mạch Uk% trong khoảng 4–6% sẽ ảnh hưởng trực tiếp đến kích thước lõi, số vòng cuộn dây và do đó chi phí vật liệu. Kích thước vật lý (L=2860mm, W=1690mm, H=3320mm) cần được đối chiếu với khả năng vận chuyển và nền móng khi khảo sát tại nhà máy.

Với thiết bị trung thế, RMU 24kV 630A có giá biến động theo số ngăn, loại cách điện và yêu cầu bảo vệ; recloser 24kV 630A tăng chi phí khi cần chức năng điều khiển từ xa hoặc điều khiển tự động. Trong ca bảo trì hoặc khi khảo sát hiện trường cần kiểm tra không gian lắp đặt, tủ điều khiển và phương thức truyền thông để xác định cấu hình phù hợp.

Ở phía hạ thế, ACB cho trạm công suất lớn phải chọn dòng định mức tương ứng (ví dụ trên 4000A sẽ làm tăng chi phí tủ phân phối chính). Tụ bù phải chốt dung lượng kVAr dựa trên cosφ yêu cầu của EVN hoặc mục tiêu hệ thống. Cáp trung thế/hạ thế thay đổi giá nhiều theo chiều dài, tiết diện và loại cách điện (ví dụ XLPE); khi khảo sát cần đo khoảng cách tuyến cáp và đánh giá điều kiện chôn lắp.

• Chốt công suất và kiểu máy biến áp (4000kVA, điện áp 22/0.4kV, Dyn-11, ONAN) và giới hạn tổn hao trước khi yêu cầu báo giá.
• Xác định Uk% mong muốn (4–6%) và ảnh hưởng đến kích thước máy; kiểm tra khả năng tải ngắn mạch của lưới tại hiện trường.
• Quyết định số ngăn và loại cách điện RMU 24kV 630A, cùng yêu cầu recloser (có/không điều khiển từ xa).
• Chốt dòng định mức ACB cho tủ hạ thế và yêu cầu tách nhánh, để ước tính giá tủ phân phối chính.
• Thông số tụ bù: tổng kVAr, chế độ chuyển mạch và yêu cầu cosφ theo EVN.
• Đo chiều dài tuyến cáp, chọn tiết diện và loại cách điện (XLPE hay tương đương) trước khi lập báo giá cáp.

Cảnh báo vận hành: nếu yêu cầu nâng cấp làm mát (ví dụ từ ONAN lên ONAN/ONAF) hoặc giảm Uk% dưới ngưỡng phổ biến thì chi phí có thể tăng đáng kể; mọi thay đổi kiểu này cần khảo sát hiện trường và ký xác nhận trước khi cung cấp báo giá chính thức.

Sau khi chốt các thông số nêu trên và kiểm tra hiện trường (khả năng vận chuyển, nền móng, tuyến cáp, truyền thông điều khiển), có thể yêu cầu báo giá chi tiết cho từng hạng mục.

Cách chọn loại trạm và phương án cáp phù hợp mặt bằng nhà máy

Quyết định loại trạm và phương án cáp dựa trên mặt bằng sẵn có, khoảng cách tới đường dây trung thế EVN và yêu cầu vận hành; kiosk phù hợp mặt bằng hẹp, trạm nền ngoài trời thích hợp khu công nghiệp rộng, trạm trong nhà phù hợp khi cần bảo vệ thiết bị khỏi môi trường khắc nghiệt.

Với máy biến áp công suất 4000 kVA kiểu ONAN, thiết bị có thể bố trí cả trong nhà và ngoài trời tùy cấu trúc vỏ và yêu cầu làm mát. Khi khảo sát tại nhà máy, cần kiểm tra diện tích đặt trạm, khả năng cấu trúc nền móng, tiếp cận cần cẩu và lối vào thiết bị trong ca bảo trì; những yếu tố này quyết định nhanh/khó thi công và chi phí xây dựng.

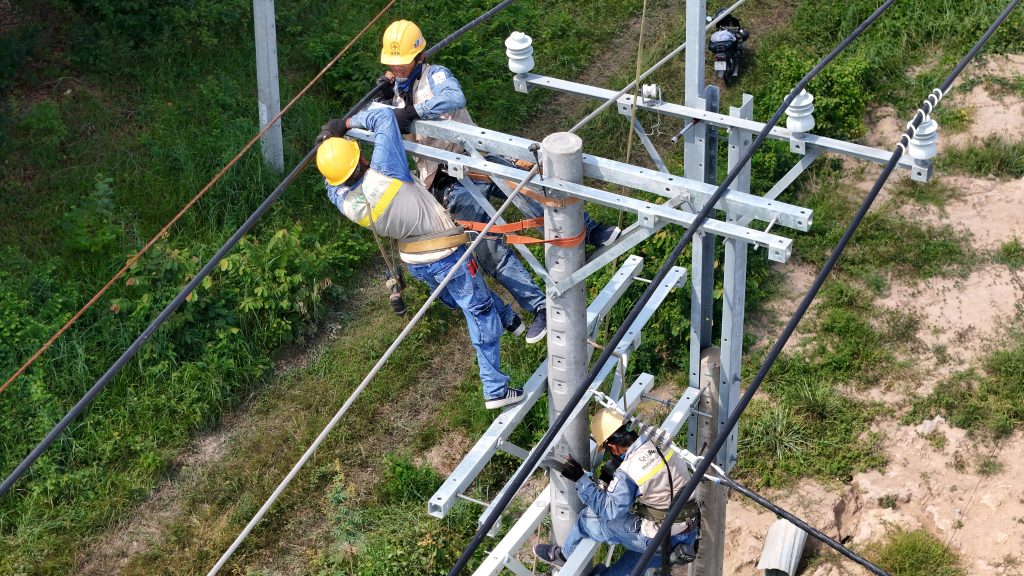

Về phương án cáp trung thế, cáp đi nổi giảm chi phí ban đầu và thi công nhanh nhưng có rủi ro hư hỏng do thời tiết hoặc va chạm; cáp đi ngầm tăng chi phí đào, thi công và hoàn trả nhưng nâng cao an toàn vận hành và giảm tuổi thọ dừng máy ngoài ý muốn. Về mặt hiện trường, xác định khoảng cách kéo cáp tới điểm giao lưới EVN là bước bắt buộc, vì chi phí kéo cáp sẽ cộng thêm cho mỗi 40 m vượt giới hạn do chủ đầu tư/nhà cung cấp quy định.

• Tiêu chí chọn ưu tiên: an toàn điện, tuân thủ yêu cầu EVN (điểm giao và quy trình đấu nối), tối ưu hóa không gian mặt bằng nhà máy.
• Trong khu vực đô thị hoặc đông dân cư, ưu tiên phương án cáp ngầm để giảm rủi ro chập cháy và hạn chế xáo trộn giao thông.
• Ở khu công nghiệp mở với mặt bằng rộng, trạm nền ngoài trời thường tiết kiệm chi phí thi công và cho phép tiếp cận bảo dưỡng nhanh.
• Trạm kiosk phù hợp khi mặt bằng hạn chế và cần lắp đặt nhanh; cần kiểm tra khả năng thi công đặt móng và tiếp cận vận chuyển thiết bị.

Cảnh báo vận hành: khi triển khai cáp đi nổi cần đánh giá nguy cơ va chạm cơ giới và bảo vệ chống sét, còn với cáp ngầm phải lập phương án đào, rãnh và hoàn trả để hạn chế gián đoạn sản xuất. Cần khảo sát hiện trường chi tiết để xác định khoảng cách tới điểm giao EVN, khối lượng đào bóc và các yếu tố ảnh hưởng chi phí trước khi chốt phương án thi công.

Cách tính công suất và rà soát các lỗi chọn sai cấu hình

Chọn công suất trạm biến áp phải dựa trên công suất phụ tải tối đa và công thức S_TBA = P_tải / (cosφ × η × K_dự_phòng), thường cộng dự phòng 20–30%.

Khi khảo sát tại nhà máy, bước đầu cần đo P_tải thực tế theo ca và xác định cosφ trung bình; trong thực tế nhà máy, cosφ thường được đặt mục tiêu ≥0.9 để tránh phạt và giảm yêu cầu công suất TBA. Ngoài việc tính S_TBA, phải xem xét hiệu suất (η) của máy biến áp, tổn hao không tải Po và tổn hao ngắn mạch Pk để đánh giá tổn thất năng lượng thực tế trước khi chốt cấu hình.

Rà soát khả năng bù phản kháng: sử dụng tụ bù để cải thiện hệ số công suất và giảm dòng trên trung thế, theo công thức bù Qc = P × (tgφ1 – tgφ2) để đạt cosφ mục tiêu. Trong ca bảo trì hoặc khảo sát, kiểm tra vị trí lắp đặt (trong nhà/ngoài trời) và kiểu làm mát ONAN vì điều kiện môi trường ảnh hưởng tới lựa chọn tản nhiệt và yêu cầu thông gió.

Những lỗi chọn sai thường gặp và cảnh báo vận hành:

• Chọn theo cảm tính hoặc theo công suất danh định mà không đo phụ tải thực tế, dẫn đến thiếu công suất hoặc dư thừa đầu tư.
• Bỏ qua hệ số đồng thời của các nhóm tải làm TBA trở nên quá lớn nếu chỉ cộng công suất từng thiết bị.
• Không tính hoặc đánh giá sai Uk% (thường 4–6%), gây vấn đề phối hợp bảo vệ và sụt áp khi khởi động tải lớn.
• Bỏ qua nhu cầu bù phản kháng trước nghiệm thu EVN; khuyến nghị đo công suất thực tế và hiệu chỉnh bù trước nghiệm thu.

Kết luận nhẹ: sau khi tính sơ bộ theo công thức và kiểm tra các thông số Po, Pk, Uk% cùng khả năng bù, cần khảo sát hiện trường để đo phụ tải theo ca và xác định hệ số dự phòng chính xác trước khi quyết định giữ hoặc điều chỉnh mức 4000 kVA.

Quy trình đầu tư trạm biến áp từ khảo sát đến đóng điện

Trình tự đầu tư trạm biến áp gồm các bước chính: khảo sát tải, lựa chọn vị trí, thiết kế hồ sơ kỹ thuật, thi công, thí nghiệm kiểm định và nghiệm thu phối hợp EVN trước đóng điện.

Khi khảo sát tại nhà máy, bước khảo sát tải quyết định công suất máy biến áp và vị trí lắp đặt phù hợp; cần đo đỉnh tải, mạng phân phối hạ thế và kiểm tra mặt bằng. Về mặt hiện trường, vị trí trạm nên đảm bảo khoảng cách kéo dây trung thế không vượt quá 40m đến đường dây EVN để tránh tăng chi phí kéo dây và phức tạp thủ tục.

Thiết kế hồ sơ kỹ thuật phải bao gồm bản vẽ móng, sơ đồ đấu nối trung – hạ thế, thông số máy biến áp và các yêu cầu điện kỹ thuật. Hồ sơ cần được phối hợp với EVN để phê duyệt; với máy biến áp lớn cần đối chiếu quyết định phê duyệt (ví dụ QĐ 2608) và tiêu chuẩn chế tạo (IEC 60076). Về yêu cầu đấu dây và điện áp, cần xác nhận tổ đấu dây Dyn-11, điện áp danh định 22/0.4kV và tần số 50Hz, cùng các giới hạn tổn hao không tải và ngắn mạch theo thiết kế.

Thi công trọn gói thường bao gồm làm móng nền, lắp đặt thiết bị, đấu nối trung thế và hạ thế; trong thực tế nhà máy, thời gian xây dựng trạm biến áp mới tới nghiệm thu đóng điện khoảng 60 ngày, tùy điều kiện hiện trường. Trước nghiệm thu, phải thực hiện thí nghiệm kiểm định thiết bị, bao gồm đo tổn hao không tải và ngắn mạch theo tiêu chuẩn áp dụng và lập biên bản kiểm tra hiện trường.

1. Khảo sát tải và mặt bằng — kiểm tra đỉnh tải, vị trí kéo dây MV (kiểm tra khoảng cách ≤40m) và điều kiện tiếp đất.
2. Thiết kế hồ sơ — bản vẽ, thông số máy, sơ đồ đấu nối, tham chiếu IEC 60076 và QCVN 01:2020/BCT; chuẩn bị hồ sơ nộp EVN.
3. Phê duyệt EVN — xác nhận thông số theo quyết định (ví dụ QĐ 2608) và các điều kiện đấu nối trung thế.
4. Thi công & lắp đặt — móng, thiết bị, kéo dây, đấu nối; kiểm tra tổ đấu dây Dyn-11 và điện áp 22/0.4kV trước khi thử nghiệm.
5. Thí nghiệm & nghiệm thu — đo tổn hao không tải và ngắn mạch, kiểm tra an toàn điện, lập biên bản phối hợp EVN và nghiệm thu hiện trường trước đóng điện.

Cảnh báo vận hành thực tế: trong ca bảo trì và trước đóng điện phải kiểm tra an toàn điện, xác nhận không có sự cố nối đất hay pha chạm đất, và xác minh sơ đồ đấu nối đúng pha để tránh lỗi hệ thống. Sau nghiệm thu phối hợp EVN, mới tiến hành đóng điện chính thức và giám sát bước đầu vận hành.

Để chuyển sang bước lập tiến độ chi tiết và dự toán, cần khảo sát hiện trường đầy đủ và tổng hợp hồ sơ kỹ thuật phù hợp yêu cầu EVN; nhiều yếu tố hiện trường sẽ quyết định thời gian và chi phí thực tế.

Checklist chốt phạm vi để yêu cầu báo giá sát thực tế

Checklist chốt phạm vi yêu cầu báo giá phải nêu rõ danh mục thiết bị, vị trí lắp đặt, phạm vi xây dựng, yêu cầu thí nghiệm và hồ sơ pháp lý kèm tiêu chí kiểm tra hiện trường.

Khi khảo sát tại nhà máy cần đo thực tế khoảng cách tới đường dây trung thế EVN, xác định dạng trạm (giàn, trụ thép, kios, nhà trạm) và ghi nhận điều kiện nền, giao thông thi công; những thông số này ảnh hưởng trực tiếp tới khối lượng đào lắp cáp và chi phí thi công. Ví dụ kỹ thuật cho máy biến áp có thể là 4000kVA, 22/0.4kV (tổ Dyn11) — cần kiểm tra nameplate và CO/CQ thiết bị.

• Thiết bị chính: máy biến áp (công suất/điện áp/kiểu nối), tủ RMU trung thế, tủ hạ thế, cáp điện lực, hệ thống tiếp địa; trên hiện trường kiểm tra CO/CQ và thông số nameplate.
• Vị trí lắp đặt: ngoài trời hay trong nhà; khi khảo sát tại nhà máy đo khoảng cách tới đường dây trung thế (lưu ý nếu vượt 40m sẽ phát sinh chi phí kéo cáp).
• Phạm vi xây dựng: móng, nhà trạm (nếu có), rãnh cáp/đường cáp ngầm, chiếu sáng, thoát nước; kiểm tra cao độ nền và khả năng tiếp cận thiết bị vận chuyển.
• Thí nghiệm kiểm định: đo cách điện, đo tổn hao (kiểm tra Po, Pk theo chứng chỉ nhà sản xuất khi có); trên hiện trường yêu cầu bản kết quả thí nghiệm trước nghiệm thu.
• Hồ sơ pháp lý: bản vẽ thiết kế, giấy phép xây dựng, biên bản nghiệm thu, CO/CQ thiết bị; kiểm tra tính đầy đủ trước khi yêu cầu đấu thầu.
• Hạng mục tùy chọn: hạ ngầm, bù công suất phản kháng, hệ thống giám sát SCADA — nếu yêu cầu, chốt rõ mức độ tích hợp và tiêu chí nghiệm thu.
• An toàn và nghiệm thu EVN: kiểm tra khoảng cách an toàn điện, thiết bị chống sét, phương án chữa cháy; xác định trách nhiệm đấu nối và thủ tục đóng điện với EVN.

Hai quyết định thực tế cần ghi rõ trong yêu cầu báo giá là tiến độ và điều kiện địa hình; ví dụ thời gian thi công trọn gói có thể lấy mốc tham khảo là 60 ngày nhưng cần khảo sát hiện trường để hiệu chỉnh. Cảnh báo: mọi thay đổi như kéo dài khoảng cách cáp, thay đổi công suất máy biến áp hoặc điều chỉnh kết cấu trạm sẽ là biến số phát sinh chi phí và thời gian.

Kết thúc checklist, yêu cầu nhà thầu nộp báo giá tách rõ từng hạng mục (thiết bị, xây dựng, lắp đặt cáp, thí nghiệm, hồ sơ) cùng điều kiện nghiệm thu và trách nhiệm với EVN để so sánh trên cùng cơ sở và tránh phát sinh khi thực hiện.
