Trọn gói trạm biến áp 1250kVA KCN Bàu Bàng: từ khảo sát đến đóng điện

Thông tin chính dự án

Đã tổng hợp các thông tin kỹ thuật kiểm chứng cho dự án trạm biến áp 1.250 kVA; các hạng mục chính bao gồm máy biến áp (công suất 1.250 kVA), tủ phân phối trung-hạ thế, bộ tụ bù, thiết bị bảo vệ và hệ thống tiếp địa. Về mặt hiện trường, khi khảo sát tại nhà máy cần kiểm tra tem định danh MBA, tem nhà sản xuất và biên bản nghiệm thu/đóng điện để đối chiếu thông số thiết bị. ^[18][0]

Một số mục thông tin chỉ được ghi rõ khi có nguồn công khai hoặc biên bản nghiệm thu: tên dự án, chủ đầu tư, nhà thầu thi công/thiết kế, địa điểm hành chính và sơ đồ trình tự điện áp trung/hạ. Trong ca bảo trì hoặc ở bước nghiệm thu/chạy thử, thủ tục đấu nối trung áp và yêu cầu thí nghiệm theo hướng dẫn EVN phải được cung cấp trước khi đóng điện; kết quả thí nghiệm đo cách điện, tỉ số biến áp, tiếp địa và thử nghiệm chức năng bảo vệ cần có trong hồ sơ.

Cảnh báo vận hành và quyết định thực địa: có trường hợp mâu thuẫn thông số tụ bù giữa các nguồn, do đó không nên chốt thông số thiết bị chỉ dựa trên một nguồn mạng xã hội; cần ít nhất hai nguồn xác minh công khai, trong đó có nguồn quanganhcgte nếu dùng làm tham chiếu. Trong ca nghiệm thu, yêu cầu đầy đủ biên bản nghiệm thu, kết quả thí nghiệm (đo điện trở cách điện, tỉ số, thử chức năng bảo vệ), bản vẽ hoàn công và hồ sơ đấu nối theo quy định EVN/TCVN trước khi bàn giao.

Tiếp theo nên yêu cầu các tài liệu hiện trường cụ thể: ảnh tem định danh MBA, BOQ tụ bù, biên bản nghiệm thu/đóng điện, và hồ sơ đấu nối. Sau khi thu đủ tài liệu công khai và đối chiếu, có thể tiến hành cập nhật bảng thông tin chính thức của dự án và chuyển sang bước đánh giá kỹ thuật chi tiết hoặc báo giá dịch vụ thi công/hoàn thiện.

Bối cảnh và nhu cầu cấp điện cho nhà máy

Nhà máy cần trạm biến áp riêng 1250 kVA vì đây là giải pháp đáp ứng công suất cực đại hiện tại cùng dự phòng tăng trưởng, đồng thời nâng cao độ tin cậy và chất lượng điện phục vụ sản xuất liên tục. ^[0][0]

Khi khảo sát tại nhà máy, phải phân tích biểu đồ tải theo giờ, tỷ lệ tải liên tục và tải khởi động (động cơ). Về mặt hiện trường, các tải khởi động lớn làm tăng dòng đỉnh tạm thời và ảnh hưởng tới lựa chọn dung lượng máy biến áp cũng như biện pháp giảm ảnh hưởng (tụ bù, softstarter hoặc khởi động tuần tự). Yêu cầu hệ số công suất (cosφ) và chính sách mua/bù công suất phản kháng cần được xác định theo công suất sử dụng cực đại, không chỉ theo dung lượng máy biến áp.

Độ tin cậy cung cấp điện là điều kiện quyết định đầu tư trạm riêng hoặc đấu nối tại trạm phân phối. Trong ca bảo trì và vận hành sản xuất, thông số như thời gian mất điện chấp nhận được (SAIDI/SAIFI) và phương án dự phòng (máy phát, đấu nối đa nguồn) phải rõ ràng. Thông thường, đơn vị phân phối hoàn thành thỏa thuận đấu nối trung áp trong vòng 5 ngày làm việc nếu hồ sơ hợp lệ, nhưng nghiệm thu trạm riêng đòi hỏi hồ sơ nghiệm thu, bản vẽ hoàn công và tài liệu vận hành trước đóng điện.

Tiếp theo là những tiêu chí thực tế cần kiểm tra trước khi chốt chọn 1250 kVA:

• Biểu đồ tải theo giờ và công suất cực đại (kW/kVA) do chủ đầu tư cung cấp;
• Hệ số công suất trung bình và nhu cầu bù công suất phản kháng;
• Tải khởi động (số lượng/mô-men động cơ, chiến lược khởi động) ảnh hưởng tới dòng đỉnh;
• Yêu cầu độ tin cậy (thời gian mất điện chấp nhận được, phương án dự phòng);
• Quỹ đất, quy hoạch KCN Bàu Bàng và thủ tục đấu nối với EVN/điện lực khu vực.

Cảnh báo vận hành: không đưa trạm vào vận hành trước khi có biên bản nghiệm thu hoàn công và tài liệu vận hành; trong trường hợp sản xuất liên tục, cần phương án dự phòng đã thử nghiệm trong ca bảo trì. Kết luận kỹ thuật ban đầu thường chỉ là hướng lựa chọn — để ra quyết định cuối cùng cần khảo sát hiện trường và dữ liệu tải đầu vào từ chủ đầu tư.

Khảo sát hiện trường và điểm đấu nối 22kV

Điểm đấu nối 22 kV phải được xác định rõ và có văn bản phê duyệt từ PC/EVN trước khi tiến hành thi công hoặc nghiệm thu đóng điện. ^[17][0]

Vị trí trạm 1250 kVA trong KCN Bàu Bàng cần được ghi nhận bằng tọa độ hoặc điểm mốc tham chiếu, kèm bản đồ ranh giới khu đất và ảnh hiện trạng. Khi khảo sát tại nhà máy, đo khoảng cách thực tế từ vị trí trạm tới trụ BTLT 12 m và kiểm tra lối tiếp cận xe cẩu để xác định khả năng lắp đặt thiết bị và trình tự thi công.

Kiểm tra hiện trường phải bao gồm đánh giá nền móng trụ BTLT (mác bê tông, lớp đáy móng, dấu nứt hoặc ăn mòn), xác minh tuyến cáp (ngầm hay treo) trên thực địa và rà soát giao cắt với hạ tầng hiện có như ống nước, cáp viễn thông. Trong ca bảo trì hoặc khảo sát, chụp ảnh vị trí trạm, trụ 12 m và đường tiếp cận theo ít nhất hai nguồn xác thực.

• Tiêu chí kiểm tra hiện trường: ảnh + tọa độ có chữ ký, khoảng cách trụ‑trạm, tình trạng nền móng, khoảng không cho xe cẩu.
• Yêu cầu đấu nối: văn bản phê duyệt điểm đấu nối từ PC/EVN, lịch đóng/ngắt lưới trung thế được phối hợp trước khi thi công.
• Tuyến cáp: lựa chọn ngầm hoặc treo tùy tiếp cận và điều kiện mặt bằng; cần đánh giá sơ bộ chiều dài và yêu cầu rãnh/máng.

Bảng kiểm khảo sát nhanh dưới đây dùng làm checklist thực địa để quyết định phương án đấu nối và bố trí trạm sơ bộ.

Cảnh báo vận hành: thiếu văn bản phê duyệt đấu nối từ PC/EVN sẽ chặn nghiệm thu đóng điện; giao cắt với hạ tầng khác hoặc đất yếu có thể kéo dài thời gian thi công và yêu cầu khảo sát địa chất bổ sung. Khi khảo sát, ghi nhận ít nhất hai nguồn ảnh/video (trong đó có quanganhcgte nếu dùng) để làm bằng chứng hiện trường.

Kết luận sơ bộ: sau khi hoàn tất kiểm tra hiện trường, cần hoàn thiện hồ sơ phê duyệt đấu nối, lập phương án thi công có lịch đóng/ngắt lưới phối hợp và biên bản khảo sát có chữ ký để làm cơ sở cho bước thiết kế tuyến cáp và nghiệm thu đóng điện.

Lập hồ sơ, đấu nối và phê duyệt phương án lắp trạm

Hồ sơ để đấu nối và phê duyệt phương án lắp trạm 1×1250 kVA (22/0.4 kV) bao gồm văn bản đề nghị, sơ đồ đấu nối, thông số máy biến áp và thỏa thuận đấu nối theo quy định EVN/PC. ^[0][0]

Phân biệt hai luồng thủ tục: đấu nối vào lưới truyền tải (>110 kV) thường cần Thông tư 25/2016/TT‑BCT và mẫu Thỏa thuận đấu nối; đấu nối vào lưới phân phối (≤110 kV) thực hiện theo biểu mẫu và yêu cầu kỹ thuật của PC địa phương. Khi khảo sát tại nhà máy, cần đối chiếu ngay cấp điện dự kiến với biểu đồ điện áp và loại đấu nối để xác định luồng hồ sơ.

Nội dung hồ sơ đề nghị đấu nối cơ bản nên bao gồm:

• Văn bản đề nghị đấu nối do chủ đầu tư ký và hồ sơ pháp lý của chủ đầu tư (GCN đăng ký, quyết định đầu tư nếu có).
• Sơ đồ vị trí trạm và sơ đồ đấu nối mạng 22/0.4 kV; sơ đồ ngăn lộ/tủ phân phối.
• Thông số máy biến áp (công suất 1×1250 kVA, kiểu, tỷ số), thông số rơle bảo vệ và hệ thống đo lường.
• Báo cáo khảo sát, tính toán ngắn mạch/điểm nối và phân tích ảnh hưởng lên lưới.
• Phương án an toàn, hệ thống tiếp địa, phương án vận hành tự dùng và kế hoạch nghiệm thu, thí nghiệm.
• Biên bản/Thỏa thuận đấu nối (mẫu EVN/EVNNPT hoặc PC địa phương) khi đấu nối vào lưới truyền tải hoặc theo yêu cầu PC đối với phân phối.

Về mặt hiện trường, kiểm tra tối thiểu bao gồm đối chiếu sơ đồ ngăn lộ với thực tế thiết bị, xác minh ký hiệu tỷ số và loại biến áp trên nameplate, và kiểm tra báo cáo thí nghiệm cách điện cùng hồ sơ tiếp địa trước khi nộp. Trong ca bảo trì hoặc khảo sát, nếu phát hiện sai khác về thông số tủ phân phối hoặc hệ thống tiếp địa, cần dừng lập hồ sơ và cập nhật bản vẽ thi công.

Quy trình nộp và phê duyệt thường theo trình tự: hoàn thiện hồ sơ kỹ thuật → nộp cho EVN/PC chủ quản → xử lý thẩm định kỹ thuật (và thương mại nếu cần) → lập thỏa thuận đấu nối → nghiệm thu, thí nghiệm phối hợp trước đóng điện. Thời hạn xử lý hồ sơ do EVN/EVNNPT/PC địa phương quy định (ví dụ: xử lý trong 30 ngày làm việc kể từ khi nhận đầy đủ hồ sơ hợp lệ) — bắt buộc trích dẫn cụ thể từ văn bản/huấn thị của đơn vị quản lý lưới khi áp dụng.

Các điểm quyết định và cảnh báo vận hành thực tế: nếu đấu nối thuộc luồng truyền tải, thỏa thuận đấu nối theo Thông tư 25 là bắt buộc; nếu biểu mẫu PC địa phương yêu cầu báo cáo ảnh hưởng lưới hoặc đo đạc hiện trường bổ sung, hồ sơ phải kèm biên bản khảo sát thực tế. Thiếu hồ sơ pháp lý của chủ đầu tư hoặc báo cáo thí nghiệm nghiệm thu sẽ làm hồ sơ bị trả lại, gây chậm trễ nghiệm thu đóng điện.

Kết nối tiếp theo: cần xác minh biểu mẫu và yêu cầu kỹ thuật cụ thể của PC/EVN chủ quản trước khi hoàn thiện hồ sơ, chuẩn bị lịch phối hợp nghiệm thu và danh mục thử nghiệm theo checklist EVN để chủ động cuộc họp đóng điện.

Thiết kế giải pháp trạm ngoài trời/trạm nền cho nhà máy

Lựa chọn trạm ngoài trời hay trạm nền được quyết định bởi diện tích mặt bằng, khả năng mở rộng, điều kiện môi trường và yêu cầu phối hợp bảo vệ với lưới EVN. ^[3][5]

Về mặt hiện trường, cần khảo sát diện tích lắp đặt, lối tiếp cận xe chuyên dụng, cao độ so với mực nước lũ và mức ô nhiễm ăn mòn; những chỉ tiêu này ảnh hưởng trực tiếp tới kiểu trạm (hợp bộ/giàn/mặt đất) và cao độ đặt nền.

Tiêu chí chọn MBA 1250 kVA phải xem xét điện áp định mức phù hợp với hệ thống cấp và trung tính nối đất, loại cách điện (dầu hoặc khô), khả năng quá tải, tổn thất không tải và tải, đồng thời đảm bảo các thử nghiệm và yêu cầu theo IEC 60076. Khi khảo sát tại nhà máy, cần kiểm tra bản thông số kỹ thuật (nameplate) và dữ liệu thử nghiệm nhà sản xuất để đối chiếu khả năng tải và tổn thất.

Bố trí MBA và tủ vận hành cần tuân theo khoảng cách thao tác pha–pha và pha–không, lối vận hành và khoảng cách bảo trì theo hướng dẫn ngành/EVN; vị trí dao cách ly phải đảm bảo thao tác an toàn, có khóa liên động và bảng cảnh báo rõ ràng. Về mặt hiện trường, kiểm tra khả năng rải cáp, rãnh thoát nước và không gian thao tác trước khi chốt phương án bố trí.

Ảnh hưởng môi trường định hướng việc chọn vỏ và vật liệu: nhiệt độ, độ ẩm, khí mặn ven biển, bão/tải gió và nguy cơ ngập sẽ quyết định cấp bảo vệ IP, vật liệu sơn/chống ăn mòn, biện pháp thoát nước và cao độ đặt nền. Trong ca bảo trì cần kiểm tra ăn mòn bề mặt và hệ thống thoát nước định kỳ.

Hệ thống bảo vệ MBA và tủ gồm rơ-le bảo vệ, bảo vệ quá dòng, chạm đất và bảo vệ đứt dây phải được phối bộ với lưới EVN để tránh tác động lan truyền. Trước đóng điện cần thực hiện các phép thử theo IEC/TCVN: kiểm tra tỷ lệ vòng/cổ, đo trở kháng ngắn mạch, đo tổn hao, nghiệm thu cách điện và hồ sơ thử nghiệm phải được lưu trữ.

Cảnh báo vận hành: khi khảo sát tại nhà máy phải xác minh điều kiện ngập lụt và mức mặn; nếu điều kiện khắc nghiệt, cần nâng cao nền và chọn vật liệu chịu mặn để tránh hỏng sớm. Ngoài ra, hệ nối đất chưa đạt yêu cầu hoặc sơ đồ đấu dây không khớp sẽ ngăn đóng điện an toàn.

Kết nối nghiệm thu và bàn giao yêu cầu hoàn thiện hồ sơ: sơ đồ đấu dây, bản vẽ bố trí, kết quả thử nghiệm MBA (tỷ lệ, trở kháng, tổn hao), biên bản nghiệm thu và chứng chỉ tiêu chuẩn. Bước tiếp theo kỹ thuật là tiến hành khảo sát hiện trường chi tiết và thu thập thông số kỹ thuật MBA cụ thể để chốt phương án bố trí và phối hợp đóng điện với EVN.

Thi công đường dây 22kV và thiết bị trung thế

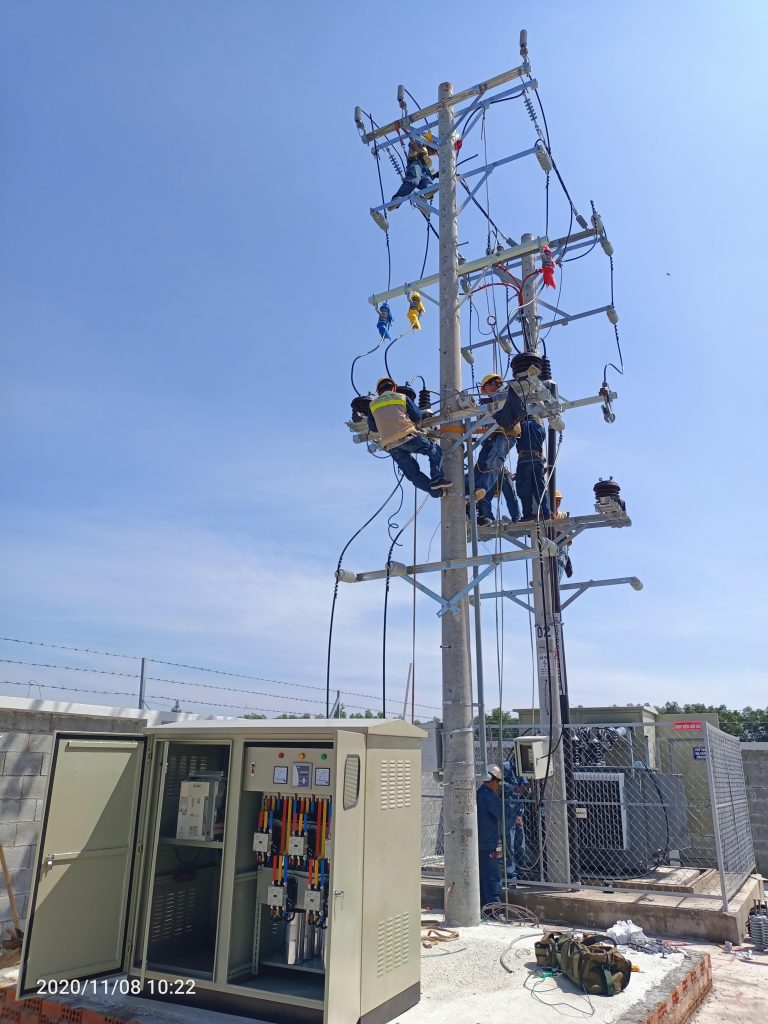

Thi công tuyến 22 kV áp dụng cáp pha 3Cx50 mm2 và dây trung hòa M‑25 mm2, đi trên cột BTLT cao 12 m và được trang bị TU/TI đo đếm cùng Recloser 24 kV 630 A. ^[1][2]

Về mặt hiện trường, cấu hình được xử lý ở dạng 3P + N; tuyến có thể là cáp treo hoặc cáp ngầm tùy thiết kế và vị trí. Trước khi thi công cần khảo sát vị trí móng, kiểm tra khoảng cách an toàn theo TCVN và đánh giá điều kiện tiếp địa cột.

Việc chọn cáp trung thế nên căn cứ vào các yếu tố: dòng tải dự kiến, sụt áp cho đoạn cuối tuyến, khả năng chịu ngắn mạch và điều kiện môi trường; thông thường cáp ruột đồng với cấp cách điện phù hợp Um 24–36 kV được sử dụng theo tham chiếu TCVN/IEC. Trên hiện trường cần đo chiều dài tuyến, xác định tải thực tế và xác định cấp ngắn mạch để xác nhận kích thước cáp 3Cx50 mm2 là phù hợp.

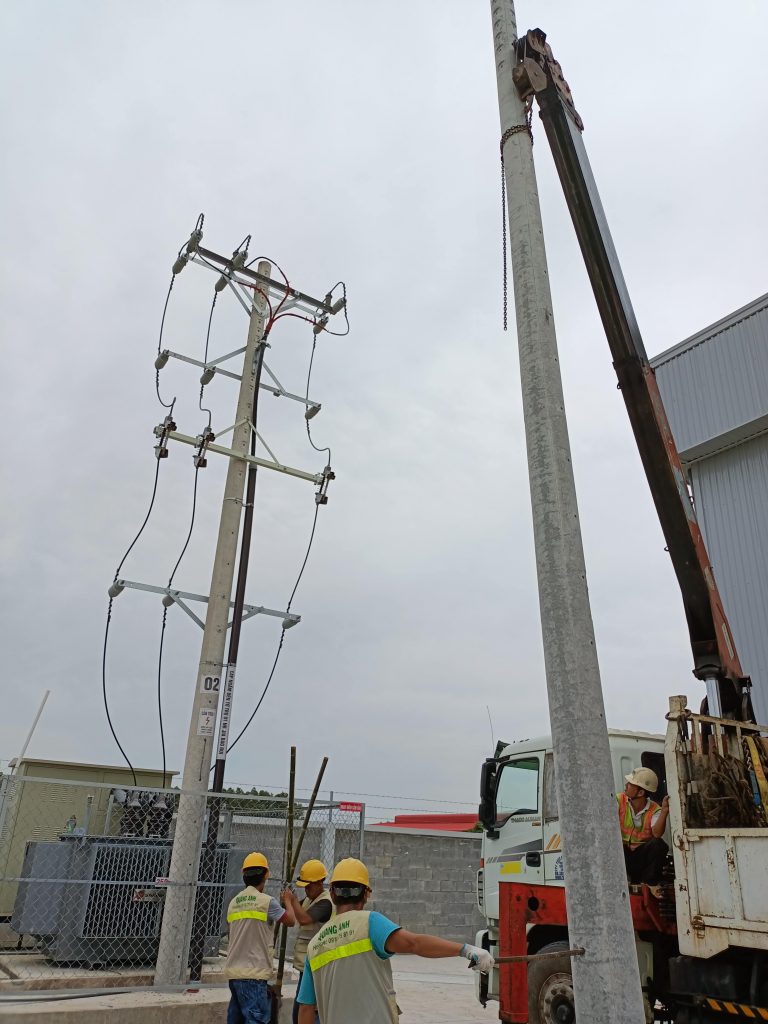

Lắp đặt cột BTLT 12 m yêu cầu thiết kế móng đảm bảo ổn định, tiếp địa độc lập cho cột và biện pháp chống sét lan truyền. Trong ca thi công phải kiểm tra vị trí móng so với bản vẽ, đảm bảo khoảng cách an toàn khi dùng thiết bị nâng, và đo điện trở tiếp địa sau khi hoàn thiện móng.

Vị trí lắp TU/TI đo đếm trung thế cần được bố trí thuận lợi cho vận hành, có hộp đấu nối, và khoảng cách thao tác an toàn so với phần dẫn điện. Các CT/VT phải có khả năng cách ly phù hợp; ở bước nghiệm thu cần thực hiện phép đo CT/VT và lập biên bản kết quả theo hồ sơ nghiệm thu.

Recloser 24 kV 630 A đảm nhận phát hiện sự cố thoáng qua, đóng lại tự động để xử lý lỗi tạm thời và cô lập phân đoạn lỗi nhằm tăng độ tin cậy cấp điện. Khi lựa chọn cần kiểm tra điện áp danh định 24 kV, dòng danh định 630 A, khả năng cắt (kA) phù hợp với mức ngắn mạch tại vị trí và khả năng kết nối SCADA/RTU nếu cần giám sát từ xa.

Yêu cầu thử nghiệm trước đóng điện và nghiệm thu gồm kiểm tra cách điện, kiểm tra tiếp địa, kiểm tra tín hiệu TU/TI, kiểm tra cơ khí Recloser và thử nghiệm đóng/cắt (trip/close) của Recloser và tủ điều khiển. Trên hiện trường cần có biên bản các phép đo cách điện và kết quả thử nghiệm hoạt động Recloser khi nghiệm thu.

• Kiểm tra hồ sơ thiết kế so với vị trí thực tế (số cột và vị trí móng).
• Đo điện trở tiếp địa cột sau khi thi công.
• Thử nghiệm cách điện cáp trước kéo lắp và sau lắp đặt.
• Kiểm tra kết nối CT/VT, truyền tín hiệu TU/TI và thử nghiệm đóng/cắt Recloser.

Rủi ro thi công chính gồm tiếp xúc với phần dẫn điện khi làm việc gần đường dây sống, sai khác khoảng cách an toàn khi dùng thiết bị nâng, và nguy cơ sét gây hư hại cáp nếu không tổ chức bảo vệ lan truyền. Để bóc tách vật tư và lập tiến độ cần hồ sơ đầu vào rõ: số mét cáp 3Cx50, dài tuyến, số cột, lượng dây trung hòa M-25, loại Recloser (kA), tủ TU/TI và CT/VT.

Lắp đặt MBA THIBIDI 1250kVA và thiết bị hạ thế

Lắp đặt máy biến áp THIBIDI 1250 kVA đòi hỏi kiểm tra nền móng, quy trình nâng, đấu nối hạ thế CV 240 mm2, cấu hình tủ ACB 2000A/85kA và tích hợp tủ bù 600 kVAr ngay từ khâu khảo sát. ^[5][4]

Khi khảo sát tại nhà máy cần xác minh kích thước và tải tĩnh của nền móng so với bản vẽ MBA, khoảng cách an toàn khi sử dụng palăng/giá nâng, và vị trí đầu vào trung thế cùng đầu ra hạ thế. Trước đấu cáp phải đối chiếu nameplate MBA (công suất 1250 kVA, điện áp pha, tỉ số, nhóm đấu dây) và kiểm tra chiều đặt, bảo vệ chống va đập trong thao tác nâng hạ.

Quy trình nâng, cố định và đấu cáp hạ thế nên tuân thủ các bước an toàn thực tế; trong đó cần tiếp đất tạm thời, kiểm soát trọng tâm, và biện pháp chống va đập. Nguyên tắc đấu cáp CV 240 mm2 bao gồm kiểm tra ampacity theo điều kiện vận hành, đảm bảo đầu cos tiếp xúc tốt, xiết bulong theo moment nhà sản xuất, và bọc chống ăn mòn sau khi nối.

• Kiểm tra nền/móng: chịu tải tĩnh, mốc vị trí neo và khe co giãn; đo khe hở để thao tác palăng.
• Nâng và cố định: tiếp đất tạm, đảm bảo trọng tâm rõ ràng, dùng đệm chống va đập.
• Đấu cáp hạ thế: kiểm tra ampacity, crimp/đầu cos, xiết bulong đúng moment và bọc chống ăn mòn.
• Kiểm tra trung tính và nối đất: đo điện trở tiếp địa và kết nối trung tính trước đóng điện.

Tủ ACB Mitsubishi 2000A/85kA có vai trò bảo vệ ngắn mạch và cách ly mạch hạ thế; cần phối hợp cài đặt ACB với rơle bảo vệ và các mức MCCB/máy cắt ở cấp thấp hơn để đảm bảo selectivity. Cấu hình phối hợp phải xác định cài đặt dòng cắt và thời gian nhảy cho từng lớp bảo vệ, và kiểm tra đóng cắt thực tế trên thiết bị trong ca chạy thử.

Tủ bù 600 kVAr được bố trí để nâng hệ số công suất, giảm tổn hao và hỗ trợ ổn định điện áp tại bus hạ thế; thiết kế bao gồm tụ bù, chấn lưu phù hợp, bộ điều khiển cosφ, và contactor hoặc thyristor tùy yêu cầu chuyển mạch mềm/cứng. Cần lưu ý rủi ro cộng hưởng, lượng chuyển mạch lớn và hiện tượng overvoltage khi chuyển mạch, do đó lựa chọn chấn lưu/CTT và chiến lược đóng cắt là bước thiết kế bắt buộc.

1. Thí nghiệm trước đóng điện: đo cách điện, đo TTR (turns ratio), đo điện trở cuộn, và kiểm tra nối đất.
2. Thí nghiệm ACB và phối hợp rơle: thử nghiệm đóng/cắt, kiểm tra thời gian nhảy và tương thích với rơle.
3. Chạy thử: chạy không tải, sau đó chạy thử với tải từng bước để quan sát dao động điện áp và kiểm soát tủ bù.

Cảnh báo vận hành thực tế: khi chuyển mạch tụ bù cần kiểm soát tần suất đóng/cắt để tránh quá tải chấn lưu và nguy cơ cộng hưởng; trong ca bảo trì luôn thực hiện kiểm tra điện trở tiếp địa sau bất kỳ công tác đấu lại nào. Kết thúc lắp đặt, cần bản vẽ hoàn công và biên bản thử nghiệm làm căn cứ nghiệm thu trước đóng điện.

Tiếp địa, thí nghiệm, nghiệm thu và đóng điện

Khoan giếng tiếp địa được ưu tiên khi tầng đất mặt có điện trở suất cao hoặc khô; mục tiêu là khai thác tầng đất sâu có điện trở suất ổn định để đạt trị số tiếp địa ổn định quanh năm. ^[14][0]

Về mặt hiện trường, trước khi khoan cần khảo sát địa chất để xác định điện trở suất lớp đất, mực nước ngầm và vị trí hạ tầng ngầm; khi khảo sát tại nhà máy phải đánh dấu toạ độ giếng và kiểm tra bản đồ cáp/ống ngầm để giảm rủi ro chạm hạ tầng.

Các bước thi công giếng tiếp địa thông thường bao gồm:

1. Khảo sát toạ độ và đo điện trở suất đất, lập hồ sơ địa chất;
2. Khai báo vị trí, kiểm tra hạ tầng ngầm và khoan giếng theo thiết kế;
3. Đặt ống tiếp địa và khớp nối; đảm bảo vật liệu nối bền cơ-hóa và chống ăn mòn;
4. Nạp vật liệu tiếp địa (theo chỉ dẫn kỹ thuật) và lấp, bảo vệ nắp giếng;
5. Ghi nhật ký thi công giếng và lấy mẫu/đo lại điện trở suất sau thi công.

Trên thực tế nhà máy, các phép thí nghiệm trước đóng điện phải bao gồm đo trở kháng tiếp địa hệ thống (ohm), đo điện trở suất lớp đất (ohm·m) cùng ghi chú điều kiện đo (độ ẩm, mùa). Phép thử bắt buộc trước đóng điện thường là:

• Đo trở kháng tiếp địa tổng thể và đo vòng đất/đất nối trung tính;
• Kiểm tra liên kết mạch bảo vệ và độ liên tục nối đất giữa các thành phần;
• Kiểm tra cách điện thiết bị và thử đóng điện không tải, thử điện áp định mức theo quy trình;
• Lập biên bản kết quả thử nghiệm, kèm phương pháp đo và điều kiện thử.

Tiêu chí nghiệm thu đóng điện là các phép thử thiết bị và đấu nối đạt thông số thiết kế và trị số tiếp địa đạt yêu cầu theo tiêu chuẩn/QCVN/TCVN áp dụng; biên bản nghiệm thu phải có chữ ký các bên liên quan. Mốc nghiệm thu/bàn giao công trình ghi nhận là ngày 19/11/2020 cho trường hợp đã có biên bản và video liên quan.

Hồ sơ nghiệm thu tối thiểu nên bao gồm biên bản nghiệm thu kỹ thuật, biên bản thử nghiệm tiếp địa (kết quả đo), sổ nhật ký thi công giếng, sơ đồ đấu nối, biên bản đóng điện và biên bản bàn giao.

Các rủi ro kỹ thuật cần lưu ý khi thi công và nghiệm thu bao gồm sự tăng trị số tiếp địa theo mùa khô, nguy cơ khoan chạm vào hệ thống cáp/ống ngầm và ăn mòn điện cực do vật liệu không tương thích. Biện pháp giảm rủi ro trong ca bảo trì hoặc khi nghiệm thu: chọn vị trí khai thác tầng ẩm sâu, sử dụng vật liệu chống ăn mòn và thực hiện đo định kỳ sau mùa khô.

Về thủ tục pháp lý, trạm và đường dây ≤35 kV có thể thuộc diện chủ đầu tư tự tổ chức nghiệm thu theo Nghị định liên quan; khi phối hợp nghiệm thu với đơn vị điện lực phải tuân thủ hướng dẫn kỹ thuật của Bộ Công Thương/EVN và các tiêu chuẩn tiếp địa hiện hành.

Kết quả dự án, giá trị cho chủ đầu tư và checklist chuẩn bị

Kết quả nghiệm thu đã xác nhận hoàn tất các bước nghiệm thu, thí nghiệm và cho đóng điện trước khi bàn giao, đồng thời ghi nhận lợi ích ổn định cấp điện cho phụ tải nhà máy. Về mặt hiện trường, việc kiểm tra đồng nhất hệ thống cách điện và biên bản đóng điện là chỉ dấu then chốt cho nghiệm thu. Khi khảo sát tại nhà máy, cần đối chiếu kết quả thí nghiệm với hồ sơ as-built và biên bản nghiệm thu để xác nhận tính nhất quán. ^[16][0]

Trước đóng điện cần hoàn tất các thí nghiệm bắt buộc và chỉnh định bảo vệ; những phép kiểm tra thường thực hiện gồm: thí nghiệm cách điện, thử nghiệm cách điện đất, hiệu chỉnh relay bảo vệ và thử tải cơ bản. Trong ca bảo trì hoặc trước khi đóng điện, đo điện trở nối đất và xác nhận kết quả hiệu chỉnh relay bảo vệ là bước bắt buộc để giảm rủi ro vận hành. Nếu có thiết bị bù công suất, cần kiểm tra thông số tụ bù khớp hồ sơ và biên bản nghiệm thu trước khi đưa vào vận hành.

Những giá trị trực tiếp chuyển đến chủ đầu tư là giảm thời gian dừng máy, giảm rủi ro mất điện và khả năng đáp ứng tăng trưởng phụ tải; hiệu quả chi tiết phụ thuộc vào cấu hình hệ thống và việc lắp tụ bù (nếu áp dụng). Hồ sơ nghiệm thu bàn giao bắt buộc bao gồm biên bản nghiệm thu, sổ nhật ký thi công, báo cáo thí nghiệm, sơ đồ nối đất, bản vẽ hoàn công và hướng dẫn vận hành. Dưới đây là bảng tóm tắt hạng mục hồ sơ với tiêu chí kiểm tra thực tế trên hiện trường:

Bài học hiện trường nhấn mạnh phối hợp sớm với EVN hoặc đơn vị quản lý lưới, duy trì mặt bằng sạch và chuẩn bị cáp đầu vào sẵn sàng trước khi đóng điện. Checklist chủ đầu tư cần bao gồm cả giai đoạn trước khởi công và trước đóng điện, ví dụ: xác nhận giấy phép, mặt bằng, thỏa thuận đấu nối với EVN, và hoàn tất thí nghiệm thiết bị trước ngày đóng điện. Về điều kiện vận hành ban đầu, lập kế hoạch bảo trì 30/90/365 ngày, danh sách nhà thầu bảo dưỡng và điều kiện bảo hiểm là yêu cầu thực tế để bảo đảm vận hành ổn định.

Cảnh báo vận hành: mỗi tín hiệu bất thường tại trạm có thể là dấu hiệu của nguy cơ tiềm ẩn nên cần chuỗi kiểm tra chặt và đối chiếu tài liệu hoàn công; khác biệt thông số thiết bị so với hồ sơ hoặc thiếu tài liệu hoàn công là rủi ro phổ biến. Hành động tiếp theo khuyến nghị là kiểm tra chéo hồ sơ, xác minh cài đặt relay bằng biên bản hiện trường và hoàn thiện bộ hồ sơ nghiệm thu trước khi bàn giao chính thức.
