Trạm biến áp 2500kVA Bericap: từ khảo sát đến đóng điện

Tóm tắt nhanh dự án Bericap 2500kVA

Dự án mang tên Bericap là trạm biến áp với tổng công suất báo cáo 2500 kVA và mốc thi công được ghi nhận từ 28/12/2022 đến 28/03/2023; các thông tin chi tiết khác chỉ được đưa vào khi có nguồn công khai xác minh. ^[0][0]

Theo dữ liệu tổng hợp, ngày bắt đầu thi công và mốc đóng điện/hoàn công là 28/12/2022–28/03/2023; tuy nhiên, các thông tin như tên chủ đầu tư, nhà thầu, địa điểm chính xác và sơ đồ đấu nối MBA hiện chưa có nguồn công khai được trích dẫn và do đó được ghi là “không công khai” trong hồ sơ công khai.

Hạng mục chính thi công (ghi theo danh mục tiêu chuẩn ngành khi áp dụng) gồm:

• Nền trạm và công tác xây dựng móng, bệ đặt MBA.
• MBA công suất tổng 2500 kVA — loại và sơ đồ đấu nối sơ cấp/nhị thứ: không công khai trên tài liệu công khai hiện có.
• Tủ phân phối (MSB/DB) và tủ điều khiển, cáp động lực và cáp điều khiển cho tuyến chính.
• Hệ thống tiếp địa và chống sét.
• Tủ bù/capacitor bank — chỉ liệt kê nếu đã thực hiện; trong hồ sơ công khai hiện chưa xác định rõ việc lắp tủ bù.

Về thủ tục nghiệm thu, đóng điện và đấu nối: nghiệm thu đóng điện do hội đồng nghiệm thu của chủ đầu tư tổ chức và ký biên bản; trước khi đấu nối cần có biên bản nghiệm thu, kết quả các thử nghiệm theo quy định và xác nhận điểm đấu nối từ đơn vị phân phối (EVN hoặc đơn vị phân phối địa phương). Khi khảo sát tại nhà máy, đội thi công/kiểm tra phải đối chiếu thông số vận hành thực tế tại điểm đấu nối trước khi thực hiện đóng điện.

Cảnh báo thực tế: mọi thông tin về giá trị hợp đồng hoặc tên cá nhân trong biên bản không được đưa vào tài liệu nếu không có nguồn công khai; nếu cần hoàn thiện hồ sơ dự án, bước tiếp theo là thu thập biên bản nghiệm thu/đóng điện, xác nhận đấu nối từ đơn vị phân phối và bất kỳ multimedia công khai (video/báo chí) nêu mốc nghiệm thu để đối chứng.

Bối cảnh và nhu cầu nguồn cho nhà máy FDI tại KCN Long Hậu

Trạm biến áp 2500 kVA phù hợp cho nhà máy FDI trong KCN có tải đỉnh lớn, đặc biệt các tổ hợp động cơ, máy nén và dây chuyền tự động hóa. ^[9][13]

Về mặt kỹ thuật, công suất 2500 kVA đáp ứng nhu cầu nhóm tải medium–large trong khu công nghiệp khi cần chịu peak load và giữ dự phòng đủ để hạn chế sụt áp tại điểm cấp. Khi khảo sát tại nhà máy, dữ liệu đầu vào quan trọng gồm biểu đồ phụ tải giờ/phút, công suất các máy kéo/máy nén, và kế hoạch mở rộng trong 1–3 năm để xác định hệ số dự phòng và cấu hình hạ thế.

Về mặt hiện trường, các kiểm tra và tiêu chí tối thiểu cần có trước sizing:

• Biểu đồ phụ tải theo giờ/phút và tải lớn (danh sách motor, công suất, hệ số công suất).
• Kế hoạch tăng công suất trong 1–3 năm để xác định dung lượng dự phòng.
• Khoảng cách tới lưới trung áp, cấp điện hiện hữu (6–22 kV) và khả năng đấu nối của điện lực.
• Mặt bằng đặt trạm, điều kiện môi trường (ẩm, ăn mòn) và yêu cầu tiếp địa.

So sánh nhanh dạng trạm: trạm kiosk/trạm biến áp số thường chiếm ít diện tích và thi công nhanh, phù hợp khi mặt bằng hạn chế trong KCN; trạm truyền thống (AIS/GIS) đòi hỏi diện tích lớn hơn và tiến độ thi công lâu hơn nhưng thuận lợi khi cần mở rộng công suất lớn hoặc xử lý lưu lượng trung áp phức tạp.

Khi lập hồ sơ đấu nối trung áp, phải tuân theo hướng dẫn dịch vụ cấp điện mới của EVN; thực tế tại KCN Long Hậu, khách hàng cần phối hợp nộp hồ sơ cho điện lực, xác định mức điện áp đấu nối (6–22 kV) và chuẩn bị tài liệu kỹ thuật để điện lực đánh giá khả năng cung cấp. Trong ca bảo trì và bước nghiệm thu, trách nhiệm kiểm tra chia giữa bên cung cấp trạm và điện lực trong khâu đóng điện.

Thiếu công suất phù hợp gây ra sụt áp tại tải, quá tải MBA, giảm năng suất và tăng rủi ro hỏng thiết bị; ngoài ra cosφ thấp làm tăng tổn thất và có thể dẫn đến biện pháp xử lý từ điện lực. Do đó cần dự liệu tủ tụ bù để cải thiện hệ số công suất và giảm tổn thất vận hành.

Yêu cầu an toàn bao gồm thiết kế hệ thống tiếp địa và chống sét phù hợp cho trạm đặt trong KCN, đồng thời thực hiện nghiệm thu lắp đặt và các phép thử trước đóng điện: đo trở kháng ngắn mạch, thử cách điện và đo điện trở tiếp địa. Cảnh báo vận hành: nếu không có khảo sát hiện trường và biểu đồ phụ tải, mọi quyết định về sizing có thể dẫn tới lựa chọn công suất không phù hợp và rủi ro vận hành.

Kết luận nhẹ: thu thập biểu đồ phụ tải và khảo sát mặt bằng, khoảng cách tới lưới trung áp là bước tiếp theo bắt buộc để tiến hành sizing chi tiết, lựa chọn giữa trạm kiosk hay trạm truyền thống và hoàn thiện hồ sơ đấu nối với điện lực.

Khảo sát hiện trường và điều kiện đấu nối 22kV

Điểm đấu nối 22 kV xác định là trạm 110/22 kV Long Hậu, mạch nhánh do Điện lực Cần Giuộc quản lý. Tuyến đấu nối được ghi khảo sát là cáp ngầm 3×70 mm² (ghi chú 24 kV/22 kV) và cần đối chiếu hồ sơ tuyến trước thi công. ^[0][0]

Về mặt hiện trường, phải kiểm tra vị trí trụ, cống cáp, hố ga và khoảng cách tới hạ tầng khác như ống cấp thoát nước và ống thông tin. Đo và ghi nhận tọa độ điểm đấu nối, cao độ, chất lượng mặt đường và chụp ảnh hiện trạng để lập biên bản khảo sát hoàn chỉnh.

Các kiểm tra và nghiệm thu phần ngầm cần có danh mục tối thiểu sau:

• Kiểm tra hồ sơ tuyến và biên bản nghiệm thu trước đó; đối chiếu vị trí cống, ống dẫn và mốc hành lang kỹ thuật.
• Ghi lại tọa độ & cao độ điểm đấu nối, chụp ảnh hố đào và các mối nối; lưu trữ trong biên bản khảo sát.
• Xác định chiều sâu chôn cáp, lớp vỏ và cách điện theo quy định EVN/TCVN (cần trích văn bản khi có hồ sơ chính thức).
• Kiểm tra phương án thoát nước vùng đào để tránh đọng nước ảnh hưởng lên cáp ngầm.
• Nghiệm thu phần ngầm: thử cách điện (megger), kiểm tra mối nối (kit/epoxy/solder theo hồ sơ), và lập biên bản nghiệm thu trung áp theo yêu cầu Điện lực.

Vận hành thi công trong KCN cần giảm thiểu ảnh hưởng giao thông. Trong ca thi công phải ưu tiên thi công phân đoạn, thi công vào giờ thấp điểm hoặc ban đêm, và rào chắn an toàn theo quy định ban quản lý KCN.

Cảnh báo vận hành thực tế: không phá dải mặt đường bê tông nhựa nóng nếu chưa có phê duyệt phục hồi; mọi cắt phá cần phương án phục hồi hoàn nguyên theo tiêu chuẩn KCN và quy định địa phương. Trước thao tác trên phần trung áp, bắt buộc cô lập mạch bằng MC, khóa, gắn biển cảnh báo và áp dụng tiếp địa tạm thời.

Kết nối với Điện lực Cần Giuộc/EVN SPC phải được thống nhất sớm về lịch cắt điện, biện pháp chuyển phụ tải và lịch đóng điện thử nghiệm. Ở bước nghiệm thu, cần chuẩn bị hồ sơ ảnh, sơ đồ tuyến, biên bản khảo sát và đề nghị nghiệm thu để chốt lịch đóng điện và đưa phần đấu nối vào vận hành.

Thiết kế giải pháp trạm kiosk 2500kVA (MBA, cấu hình trung/hạ thế, tủ bù)

Thiết kế trạm kiosk 2500 kVA ưu tiên sử dụng MBA khô Siemens kết hợp tủ bù 1000 kVAr để đạt mục tiêu cosφ ~0.95–0.98 và giảm công suất phản kháng cho hệ thống phân phối. Về mặt hiện trường, MBA khô phù hợp lắp đặt trong kiosk kín hoặc khu vực trong nhà vì giảm nguy cơ cháy so với MBA dầu và giảm yêu cầu phòng cháy. ^[2][1]

Vị trí bảo vệ và phân phối được bố trí sao cho ACB chính và MSB/MDB 4000 A nằm phía thứ cấp ngay sau MBA, giúp bảo vệ và tách mạch nhanh cho khối phân phối chính khi khảo sát tại nhà máy. Cần kiểm tra khả năng ngắn mạch tại điểm đấu nối và phối hợp bảo vệ để chắc chắn ACB 4000 A chịu được điều kiện ngắn mạch và tương thích với relay bảo vệ.

Kích thước tủ bù 1000 kVAr được lựa chọn nhằm mục tiêu bù công suất phản kháng về gần 0.95–0.98; chiến lược bù có thể là phân tầng (staged) hoặc tự động (AVR/PLC + chuyển mạch tụ) để theo dõi tải thay đổi. Trong thực tế nhà máy, trước khi lắp tụ bù phải đo công suất phản kháng hiện tại và phổ hài, vì bù quá mức hoặc bù khi có hài cao có thể gây cộng hưởng và tác động xấu đến hệ thống.

Yêu cầu tiếp địa và chống sét cần thực hiện theo hướng dẫn hiện hành; nối đất trung tính MBA và lưới tiếp địa chung cho kiosk là bắt buộc để đảm bảo an toàn vận hành. Về mặt môi trường, MBA khô cần thông gió, tránh ẩm và bụi; kích thước kiosk phải đảm bảo khoảng cách cách điện và thoát nhiệt, đồng thời có lỗ thoáng hoặc hệ thống hút gió nếu cần.

Kiểm tra trước đóng điện và nghiệm thu cần gồm các bước thực tế sau khi lắp đặt:

• Kiểm tra hồ sơ thiết bị: catalog, factory test report, chứng chỉ tiêu chuẩn cho MBA và tủ bù.
• Kiểm tra cơ khí và lắp đặt: khoảng cách an toàn, bu-lông, liên động cửa, và thông gió kiosk.
• Kiểm tra điện: đo điện trở cách điện, thử không tải và thử tỉ số vòng dây (ratio test) cho MBA; đo tiếp địa và liên tục lưới đất.
• Nghiệm thu bảo vệ: kiểm tra cài đặt relay, phối hợp ACB/MSB, thử chức năng chuyển mạch tụ và kiểm tra liên động.
• Phối hợp đóng điện với EVN/PC địa phương trước khi cấp nguồn chính từ lưới.

Cần khảo sát hiện trường để xác thực dữ liệu đầu vào trước khi lập bản vẽ thi công và chương trình nghiệm thu: đặc biệt dòng ngắn mạch tại điểm đấu nối, điện áp sơ cấp/ thứ cấp cụ thể, biểu đồ tải theo thời gian và phổ hài. Sau khi có số liệu thực tế, có thể hoàn thiện thông số bảo vệ, lựa chọn ACB/MSB 4000 A chính xác và lập chiến lược bù an toàn để tránh cộng hưởng.

Thi công cáp ngầm 22kV bằng khoan robot băng đường và hạ tầng đấu nối trung thế

Khoan robot băng đường là phương pháp khoan ngang để đưa ống bảo vệ và kéo cáp ngầm 3x70mm2 24kV xuyên qua lớp bê tông nhựa nóng, thay thế phương án đào hở trong nhiều trường hợp tại KCN. Về mặt hiện trường, phương pháp này giảm thời gian phong tỏa làn đường và giảm nguy cơ phá hủy kết cấu mặt đường so với đào hở. ^[0][0]

Quy trình thi công thường gồm các bước khảo sát hành lang, xin phép thi công, chuẩn bị giếng nhận và giếng đón, khoan xuyên băng đường, thông ống bảo vệ, kéo cáp và phục hồi mặt đường. Khi khảo sát tại nhà máy cần thu thập bản đồ lòng đường, lớp kết cấu mặt đường và vị trí hạ tầng ngầm hiện hữu để xác định hành trình khoan và vị trí giếng đón.

1. Khảo sát hiện trường và xin phép thi công, phối hợp luồng giao thông tạm thời với cơ quan quản lý.
2. Chuẩn bị giếng đầu/giếng đón: đào hố đủ kích thước, biện pháp chống sạt và thoát nước.
3. Khoan ngang bằng robot/hệ khoan hướng ngang; xuyên băng đường và thông ống bảo vệ.
4. Kéo cáp qua ống bảo vệ, thực hiện hạ đặt, nối đất tạm và các biện pháp an toàn khi thao tác cáp trung thế.
5. Kiểm tra ống bảo vệ, nghiệm thu cách điện cáp và phục hồi mặt đường theo quy trình.

Tiêu chí chọn thiết bị khoan cần xét đến đường kính đầu khoan tương thích với ống bảo vệ và tiết diện cáp, lực kéo tối đa để kéo cáp 3x70mm2, khả năng điều hướng khi khoan ngang, và năng lực làm việc trên lớp bê tông nhựa hoặc đất hỗn hợp. Trong ca bảo trì/thi công, phải có biện pháp chống sụt/ổ trống nếu xuất hiện túi nước ngầm hoặc lớp cốt liệu rắn dưới mặt đường.

• Kiểm tra thực tế lớp kết cấu mặt đường và vị trí cáp/hạ tầng ngầm trước khi khoan.
• Bảo đảm biện pháp tiếp địa tạm thời và chống tiếp xúc điện cho công nhân khi kéo cáp trung thế.
• Thi công giờ thấp điểm hoặc buổi đêm, có biển báo và tổ an toàn giao thông tại chỗ.

Về nghiệm thu và kiểm tra sau thi công, trong ca nghiệm thu cần kiểm tra vết nứt hoặc sụt lún trên mặt đường, tính thẳng/không gấp khúc của ống bảo vệ, và các thông số cách điện của cáp sau hạ đặt. Khi nghiệm thu đấu nối trung thế, phải phối hợp chặt với EVN hoặc đơn vị quản lý lưới để tổ chức đóng/ngắt điện an toàn và kiểm tra yêu cầu đấu nối.

Cảnh báo vận hành thực tế: khoan sai kỹ thuật có thể gây nén, gấp khúc ống bảo vệ hoặc làm hư hỏng kết cấu nhựa mặt đường; cần phương án chuyển sang khoan móc/đục nếu gặp lớp bê tông dày hoặc đá rắn. Kết thúc chương trình thi công, việc phục hồi mặt đường và kiểm tra mỹ quan trong KCN là tiêu chí nghiệm thu không thể bỏ qua.

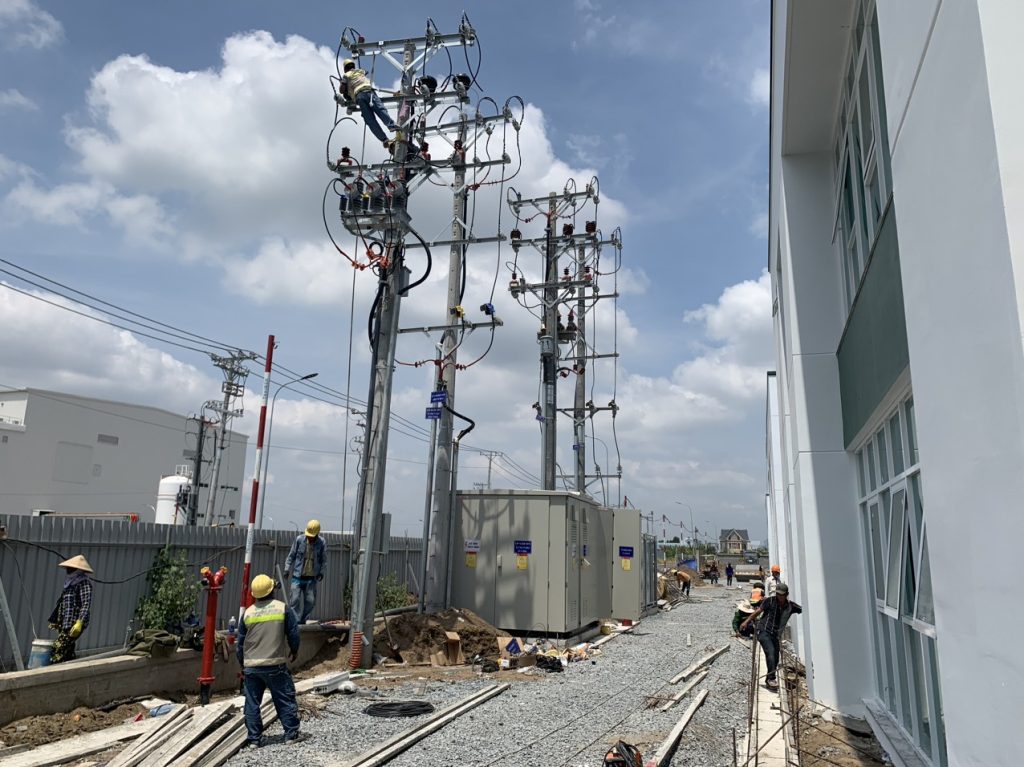

Lắp đặt trạm kiosk, kéo cáp hạ thế, thí nghiệm, nghiệm thu và đóng điện; checklist cho nhà máy

Lắp đặt hoàn thiện bao gồm MBA khô Siemens 2500 kVA, ACB 3P 4000A 100kA, MDB/MSB 4000A, tủ bù ~1000 kVAr, kéo gần 1000 m cáp hạ thế 300 mm2 và 05 đầu cáp ngầm trung thế. ^[0][0]

Về mặt hiện trường, nguyên tắc cơ bản cho MBA khô là kiểm tra vị trí đặt, mặt nền, thông gió và khoảng cách an toàn trước khi nâng hạ; móng, điểm neo và vị trí buồng/kiosk phải cho phép luồng gió và tránh tích nhiệt. Khi khảo sát tại nhà máy cần xác minh khe hở tối thiểu quanh MBA, lối đưa thiết bị, phương án nâng hạ và phương tiện chống lăn, đồng thời kiểm soát vận chuyển tránh sốc cơ học cho cuộn dây.

Kéo cáp hạ thế 300 mm2 cần quy cách ống luồn, máng cáp hoặc ống thép phù hợp, đánh dấu nhãn trên mỗi đầu cáp và ghi chú vị trí mối nối. Về giới hạn lực kéo và mối nối, phải tham chiếu catalogue cáp và yêu cầu nhà sản xuất; trong ca bảo trì hoặc khi nghiệm thu tại hiện trường, thực hiện kiểm tra liên tục dẫn điện và cách điện trước và sau kéo. Các yếu tố ảnh hưởng gồm chiều dài gần 1000 m, số lượn cong, điểm nối ngầm và vị trí lên xuống cáp.

Quy trình thí nghiệm trước đóng điện bao gồm kiểm tra cơ khí, đo cách điện (Megger/IR), đo trở kháng nối đất, thử nghiệm tách pha và test chức năng ACB. Tủ bù phải kiểm tra kết nối tụ, bộ điều khiển và chức năng tự động bù. Khi vận hành thử rơle/ACB cần lập danh sách test rõ ràng, ghi biên bản từng bước và lưu kết quả đo (Megger, IR, đo nối đất, test chức năng ACB).

Phối hợp nghiệm thu thường phân công trách nhiệm: chủ đầu tư cung cấp hồ sơ thiết bị và duyệt kế hoạch đóng điện, nhà thầu thực hiện lắp đặt và thử nghiệm, Điện lực/đơn vị thí nghiệm EVN thực hiện kiểm tra/đóng điện theo yêu cầu. Nghiệm thu đóng điện phải có biên bản, kết quả thử nghiệm và hồ sơ nhận hàng thiết bị; lưu ý mốc nghiệm thu/đóng điện 28/03/2023 được khai báo nội bộ — cần biên bản dự án để xác thực.

• Checklist chuẩn bị cho chủ đầu tư khi yêu cầu báo giá:
  • bộ hồ sơ nghiệm thu/nhận hàng (PO, chứng chỉ xuất xưởng, serial thiết bị);
  • danh sách thiết bị chính và sơ đồ đấu nối (single-line);
  • bản vẽ as-built dự kiến tuyến cáp, vị trí mối nối và điểm tiếp địa;
  • kế hoạch đóng điện với phương án cô lập, khoá/ngắt nguồn và yêu cầu phối hợp với Điện lực;
  • phương án an toàn công tác nâng hạ và kéo cáp, thiết bị chống kéo quá tải;
  • lịch dự kiến nghiệm thu và danh sách kiểm tra/thiết bị đo dùng để thử nghiệm.

Rủi ro vận hành và yêu cầu an toàn gồm kiểm tra hệ tiếp địa trước đóng điện, gắn nhãn an toàn, thực hiện khoá/ngắt nguồn (LOTO) khi thao tác, và có phương án liên lạc khẩn cấp với Điện lực trong trường hợp cô lập/khử sự cố. Về mặt pháp lý và vận hành, cần lưu ý yêu cầu đo đếm và mua bán công suất phản kháng khi có tụ bù theo Thông tư liên quan; sau đóng điện phải thực hiện thử nghiệm chạy thử, theo dõi tải và kiểm tra chất lượng điện năng theo quy trình thử nghiệm công trình nguồn EVN.

Để chốt phương án thi công, tiến độ nghiệm thu và báo giá chính xác cần khảo sát hiện trường, cung cấp bản vẽ tuyến cáp chi tiết, catalogue thiết bị và biên bản nghiệm thu/đóng điện nếu có; thiếu các tài liệu này sẽ khiến khối lượng kéo cáp, số mối nối và phương án tiếp địa phải tính lại trước khi kí hợp đồng.
