ติดตั้งไฟฟ้าอุตสาหกรรม: ภาพรวมและกระบวนการดำเนินการ

สารบัญบทความ:

ภาพรวมเกี่ยวกับการติดตั้งไฟฟ้าอุตสาหกรรม
กระบวนการติดตั้งไฟฟ้าอุตสาหกรรมอย่างละเอียด
คู่มือการติดตั้งตู้ไฟฟ้าอุตสาหกรรม

การติดตั้งระบบไฟฟ้าอุตสาหกรรมเป็นกระบวนการที่ซับซ้อน ซึ่งต้องมีการเตรียมการอย่างละเอียดและดำเนินการอย่างเป็นระบบเพื่อให้มั่นใจประสิทธิภาพและความปลอดภัยตามมาตรฐานเทคนิคที่กำหนด

ภาพรวมเกี่ยวกับการติดตั้งไฟฟ้าอุตสาหกรรม

การติดตั้งระบบไฟฟ้าอุตสาหกรรมประกอบด้วยกระบวนการออกแบบ, ก่อสร้าง, และดำเนินการระบบไฟฟ้าในพื้นที่อุตสาหกรรม ตั้งแต่การออกแบบแผนผังเทคนิคจนถึงการติดตั้งและตรวจสอบ ทุกขั้นตอนถูกใส่ใจเพื่อความปลอดภัยและประสิทธิภาพ

การติดตั้งระบบไฟฟ้าอุตสาหกรรมต้องการกระบวนการอย่างเคร่งครัด ประกอบด้วยหลายขั้นตอนสำคัญเพื่อให้มั่นใจในความปลอดภัยและประสิทธิภาพ ขั้นตอนต่างๆ มีดังนี้

สำรวจสถานที่: ขั้นตอนแรกคือการสำรวจสถานที่ ที่ซึ่งจะมีการรวบรวมข้อมูลเรื่องขนาดพื้นที่, จำนวนพนักงาน, เครื่องจักร, ประเภทการผลิต, และความต้องการในการจ่ายไฟฟ้า
ออกแบบแผนผัง: แผนผังออกแบบระบบไฟฟ้าอุตสาหกรรมต้องตามมาตรฐานเทคนิคและความปลอดภัยไฟฟ้าอย่างเคร่งครัด งานนี้ต้องมั่นใจตำแหน่งติดตั้งที่ถูกต้องของอุปกรณ์ไฟฟ้า วิธีการจัดวางระบบไฟฟ้า รวมถึงวงจรหลักและวงจรควบคุม
เตรียมอุปกรณ์: การเตรียมอุปกรณ์ที่จำเป็นให้เพียงพอเป็นขั้นตอนสำคัญในการเตรียมการก่อนการติดตั้ง
ติดตั้ง: ดำเนินการติดตั้งตามแผนผังที่ได้รับอนุมัติเพื่อให้มั่นใจในความปลอดภัยและประสิทธิภาพของระบบไฟฟ้าอุตสาหกรรม
ทดสอบและตรวจสอบ: ทดสอบการทำงานของระบบเพื่อตรวจสอบการตอบสนองตามความต้องการของกำลังไฟฟ้าและความปลอดภัยก่อนที่จะยอมรับและส่งมอบ

คำแนะนำในการติดตั้งระบบไฟฟ้าอุตสาหกรรม

คำนวณกำลังไฟฟ้ารวม: นี่เป็นขั้นตอนที่ต้องคำนวณกำลังไฟฟ้ารวมของอุปกรณ์ในโรงงานเพื่อเลือกใช้อุปกรณ์ที่เหมาะสม
ออกแบบเครือข่ายไฟฟ้าแรงสูง: การจ่ายไฟฟ้าจากเครือข่ายไฟฟ้าแห่งชาติต้องการการคำนวณอย่างละเอียดเกี่ยวกับการจัดวางสายส่งแรงสูง, สถานีย่อย, และ ตู้ไฟฟ้าอุตสาหกรรม
ออกแบบเครือข่ายไฟฟ้าแรงต่ำ: ให้มั่นใจว่าแรงดันไฟฟ้าต่ำกว่า 1kV และติดตั้งได้อย่างเหมาะสมกับตู้ควบคุมไฟฟ้า
ออกแบบระบบแสงสว่าง: คำนวณจำนวนหลอดไฟที่จำเป็นเพื่อให้ประหยัดค่าใช้จ่ายและมั่นใจแสงสว่างพอเพียงสำหรับการผลิต

ตู้ไฟฟ้าอุตสาหกรรม

ตู้ไฟฟ้าอุตสาหกรรมบรรจุอุปกรณ์ไฟฟ้าอุตสาหกรรมและเชื่อมต่อกับกันผ่านแผ่นทองแดง, สายไฟเพื่อจัดการพลังงานไฟฟ้าและปกป้องอุปกรณ์ในโรงงาน

ความปลอดภัยและประสิทธิภาพ

ความปลอดภัยไฟฟ้า: ให้มั่นใจว่าระบบไฟฟ้าอุตสาหกรรมทำงานอย่างปลอดภัยตามมาตรฐานเทคนิคที่กำหนด
ประสิทธิภาพระบบ: ระบบได้รับการรับรองว่าทำงานอย่างมีประสิทธิภาพ, ประหยัดพลังงานตลอดกระบวนการดำเนินงาน

การติดตั้งระบบไฟฟ้าอุตสาหกรรมต้องการความมืออาชีพและการปฏิบัติตามกระบวนการอย่างเคร่งครัดเพื่อประกันประสิทธิภาพและความปลอดภัยสูงสุดให้กับระบบ

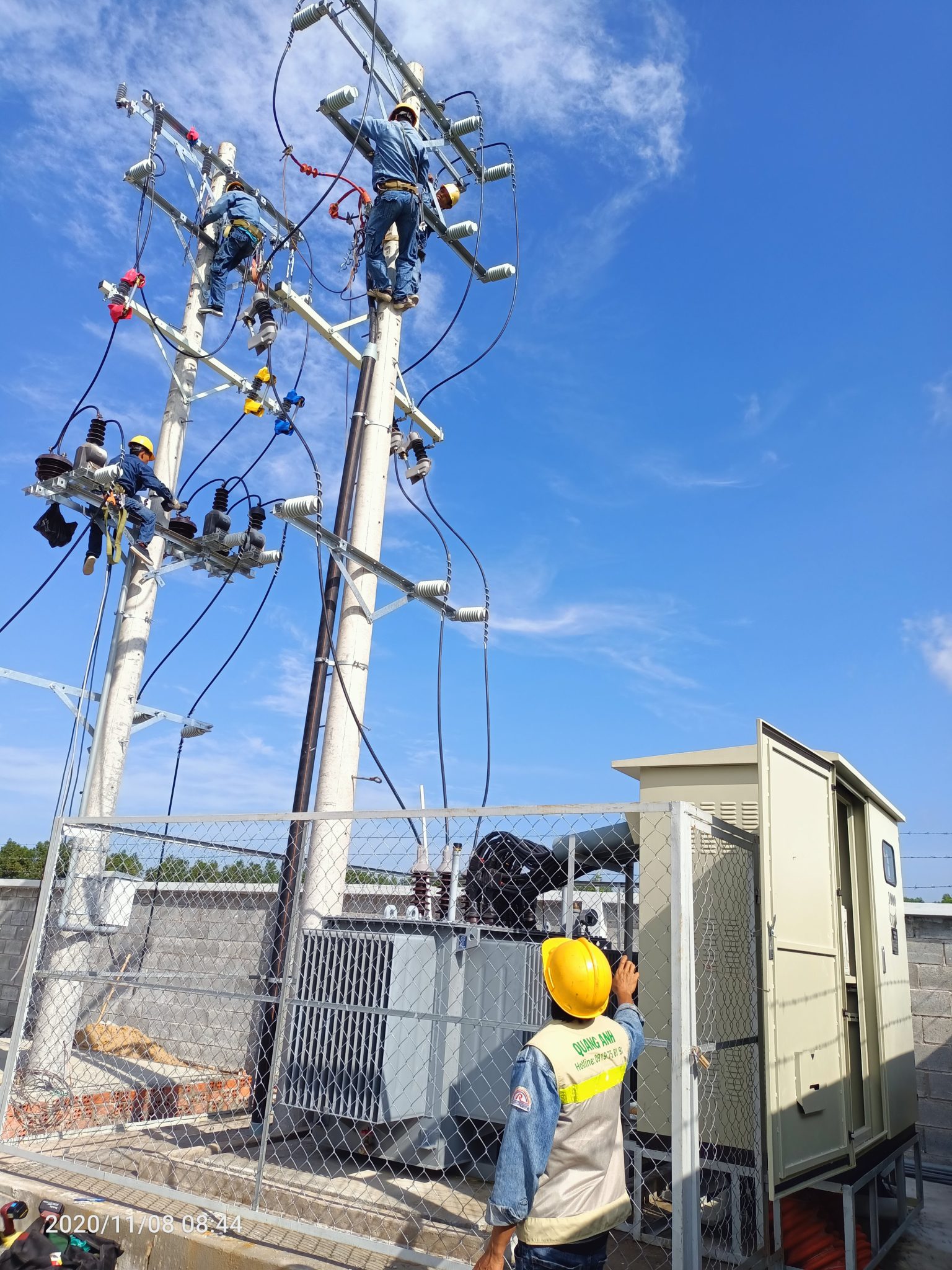

ระบบไฟฟ้าอุตสาหกรรมกำลังติดตั้งที่โรงงาน — ภาพรวมเกี่ยวกับการติดตั้งไฟฟ้าอุตสาหกรรมในโรงงาน

กระบวนการติดตั้งไฟฟ้าอุตสาหกรรมอย่างละเอียด

กระบวนการติดตั้งเครื่องไฟฟ้าอุตสาหกรรมเริ่มต้นจากการเตรียมอุปกรณ์และการสำรวจ จากนั้นเป็นการออกแบบแผนผังระบบไฟฟ้า ต่อมาคือติดตั้งอุปกรณ์ไฟฟ้า เชื่อมต่อและตรวจสอบการทำงานที่ปลอดภัย สุดท้ายทำการทดสอบเพื่อให้มั่นใจว่าระบบทำงานอย่างมีประสิทธิภาพ

เพื่อให้การติดตั้งระบบไฟฟ้าอุตสาหกรรมสำเร็จลุล่วง การปฏิบัติตามขั้นตอนและเทคนิคที่ละเอียดถูกต้องถือเป็นสิ่งสำคัญยิ่ง

ขั้นตอนที่ 1: เตรียมอุปกรณ์และข้อมูล

ก่อนเริ่มงาน ต้องเตรียมอุปกรณ์และวัสดุจำเป็นทั้งหมดสำหรับกระบวนการติดตั้งเครื่องไฟฟ้าอุตสาหกรรม ซึ่งรวมถึงวัสดุที่จำเป็นสำหรับการทำระบบไฟฟ้าอุตสาหกรรมและเครื่องมือช่วย ในความสำคัญคือการรับข้อมูลจากลูกค้าอย่างครบถ้วนและการสำรวจสถานที่เพื่อให้มีมุมมองที่ละเอียดและเฉพาะเจาะจงเกี่ยวกับความต้องการและลักษณะของ ระบบไฟฟ้าโรงงาน

ขั้นตอนที่ 2: สำรวจและการออกแบบ

การสำรวจและการตรวจวัดในสถานที่เป็นอีกก้าวหนึ่งที่สำคัญยิ่ง ข้อมูลทางเทคนิคต้องได้รับการเก็บรวบรวมอย่างแม่นยำเพื่อนำมาใช้ในขั้นตอนการออกแบบแผนภาพไฟฟ้าให้มีประสิทธิภาพสูงสุด และความปลอดภัย ก่อนที่การติดตั้งจะสามารถเริ่มได้

ขั้นตอนที่ 3: การอนุมัติแผนภาพ

หลังจากการออกแบบเสร็จสมบูรณ์ แผนภาพต้องถูกส่งให้กับองค์กรเพื่อยืนยันและรับรองว่าสมเหตุสมผลและเหมาะสม ก่อนเข้าสู่การติดตั้ง

ขั้นตอนที่ 4: กระบวนการติดตั้ง

การติดตั้งต้องดำเนินการตามแผนภาพที่ได้รับอนุมัติ โดยต้องมั่นใจในความปลอดภัยของการติดตั้งไฟฟ้าอุตสาหกรรมและการดำเนินการของระบบ เครื่องจักรและอุปกรณ์ทุกชิ้นต้องได้รับการติดตั้งอย่างมั่นคงและถูกต้องตามที่แผนภาพได้กำหนด อุปกรณ์จากแบรนด์อย่าง Thibidi, EMC, และ ABB ถือเป็นตัวอย่างพิเศษของประสิทธิภาพสูงและความทนทาน

ขั้นตอนที่ 5: ทดสอบและตรวจสอบ

สุดท้าย ระบบจะถูกทดสอบผ่านการทดลองใช้งานจริงเพื่อประเมินประสิทธิภาพการดำเนินการในภาวะจริง หลังจากที่มั่นใจว่าอุปกรณ์ทำงานดีและปลอดภัย โครงการจะได้รับการรับรองและส่งมอบให้กับลูกค้า

การประกอบตู้ไฟฟ้าอุตสาหกรรม

กระบวนการประกอบตู้ไฟฟ้าอุตสาหกรรมจำเป็นต้องมีความแม่นยำ เริ่มตั้งแต่การตัดท่อไฟตามแผนภาพจนถึงการติดตั้งอุปกรณ์ตั้งแต่อุปกรณ์ควบคุมพลังงานถึงอุปกรณ์ควบคุม การใช้แบรนด์ที่เชื่อถือได้เช่น Schneider และ Mitsubishi สามารถใช้เพื่อให้มั่นใจในคุณภาพและความเชื่อมั่น

ผ่านขั้นตอนเหล่านี้ การติดตั้งระบบไฟฟ้าอุตสาหกรรมดำเนินการอย่างถูกต้อง มั่นใจและปลอดภัย เพื่อให้บริการที่ดีที่สุดต่อความต้องการการดำเนินงานของโรงงาน

วิศวกรกำลังออกแบบแผนผังไฟฟ้า — กระบวนการติดตั้งไฟฟ้าอุตสาหกรรมอย่างละเอียด

คู่มือการติดตั้ง ตู้ไฟฟ้าอุตสาหกรรม

การติดตั้งตู้ไฟฟ้าอุตสาหกรรมต้องเริ่มจากการตรวจสอบข้อมูลแผนภาพและวัสดุอุปกรณ์กับการติดตั้งอุปกรณ์เข้าตู้, ติดป้ายชื่ออุปกรณ์, และสุดท้ายคือการเชื่อมต่อเข้ากับระบบและตรวจสอบตามมาตรฐานเทคนิค

การติดตั้งตู้ไฟฟ้าอุตสาหกรรมเป็นกระแสในวงการพลังงานที่ต้องการความแม่นยำและเทคนิคสูง โดยเริ่มจากการเตรียมการที่ครอบคลุมทั้งจากอุปกรณ์ถึงแผนภาพอย่างละเอียด กระบวนการนี้ต้องปฏิบัติตามขั้นตอนเฉพาะเพื่อรับประกันประสิทธิภาพและความปลอดภัยสูงสุด

1. การเตรียมและอ่านแผนภาพ

เตรียมอุปกรณ์และวัสดุ: การรับรองความพร้อมใช้งานของอุปกรณ์และวัสดุที่จำเป็นต่อโครงการ อันรวมถึงสินค้าจากแบรนด์เชื่อถือได้ เช่น Schneider, Mitsubishi
การอ่านและเข้าใจแผนภาพ: วิเคราะห์แผนผังทางเทคนิคและเปรียบเทียบกับรายการวัสดุเพื่อกำหนดปริมาณอุปกรณ์ที่จำเป็น การบริหารอุปกรณ์ไฟฟ้าอุตสาหกรรมที่สำคัญ

2. การติดตั้งโครงสร้างตู้ไฟฟ้า

การเลือกตำแหน่งที่เหมาะสม: เลือกพื้นที่ติดตั้งที่ไม่ชื้นและห่างจากการกระทบกระเทือน ซึ่งสำคัญมากต่อความคงทนระยะยาวของตู้ไฟฟ้าอุตสาหกรรม
การยึดโครงตู้: การติดตั้งโครงตู้ไฟฟ้าอย่างมั่นคงบนผนังหรือพื้น เพื่อความมั่นคงปลอดภัย
การจัดวางท่อไฟและรั้วยาง: การจัดเรียงสายไฟในตู้ให้เป็นระเบียบเพื่อการเชื่อมต่อไฟฟ้าในภายหลังที่สะดวก

3. การติดตั้งอุปกรณ์

การติดตั้งท่อไฟ: ตัดและติดตั้งท่อไฟตามขนาดที่กำหนด เพื่อสร้างพื้นฐานสำหรับการติดตั้งอุปกรณ์ไฟฟ้า
การติดตั้งอุปกรณ์พลังงาน: การใช้สกรูและบอลูนในการยึดอุปกรณ์เช่นเครื่องตัดและเบรกเกอร์ ผลิตภัณฑ์จาก ABB หรือ LS ถูกรวมเป็นตัวอย่างของความทนทานและประสิทธิภาพ
การติดตั้งอุปกรณ์ควบคุม: อุปกรณ์ควบคุมเช่น PLC, เซนเซอร์ถูกติดตั้งบนรางติดตั้งเพื่อสะดวกในการดำเนินงานและบำรุงรักษา
การติดตั้งอุปกรณ์ที่ประตูตู้: รวมถึงไฟ, สวิทช์ ทำให้มั่นใจได้ถึงการทำงานของระบบทั้งหมด

4. การเชื่อมต่ออุปกรณ์ไฟฟ้า

การติดตั้งอุปกรณ์ตัดไฟ: ตามแผงวงจรของตู้ไฟฟ้าเพื่อเพิ่มประสิทธิภาพการใช้ไฟฟ้าและความปลอดภัย
การเชื่อมต่อสายไฟ: การเชื่อมต่ออย่างมั่นคงระหว่างอุปกรณ์และแหล่งจ่ายไฟฟ้า ตามมาตรฐานความคุณภาพเช่น Cadivi
การเชื่อมต่อกับการกำเนิดไฟฟ้า: ให้มั่นใจว่าอุปกรณ์ไฟฟ้าอุตสาหกรรมทำงานถูกต้องตามหน้าที่โดยไม่มีความเสียหาย

5. การตรวจสอบและการเสร็จสิ้น

การตรวจสอบระบบทั้งหมด: การทดสอบอย่างครอบคลุมเพื่อให้แน่ใจว่าทุกอย่างทำงานอย่างมั่นคงและไม่มีการซ่อมแซมความเสียหาย
การเสร็จสิ้นและการประกาศ: เพื่อให้มั่นใจว่าตู้ไฟฟ้าปลอดภัยและหน่วยงานไฟฟ้าได้ประกาศใช้งานตามมาตรฐานเทคนิคที่เคร่งครัด

ข้อควรระวังที่สำคัญ

ความปลอดภัย: ต้องระวังปฏิบัติตามข้อกำหนดความปลอดภัยเมื่อทำงานกับตู้ไฟฟ้าอุตสาหกรรมเพื่อปกป้องบุคลากรและอุปกรณ์
คุณภาพ: ต้องมั่นใจในคุณภาพของอุปกรณ์และวัสดุที่ใช้ตั้งแต่ผู้ผลิตเช่น Eaton, Schneider
เทคนิค: การปฏิบัติตามมาตรฐานเทคนิคและมาตรฐานไฟฟ้าอย่างเคร่งครัดเพื่อปลดปล่อยประสิทธิภาพสูงสุดของระบบ

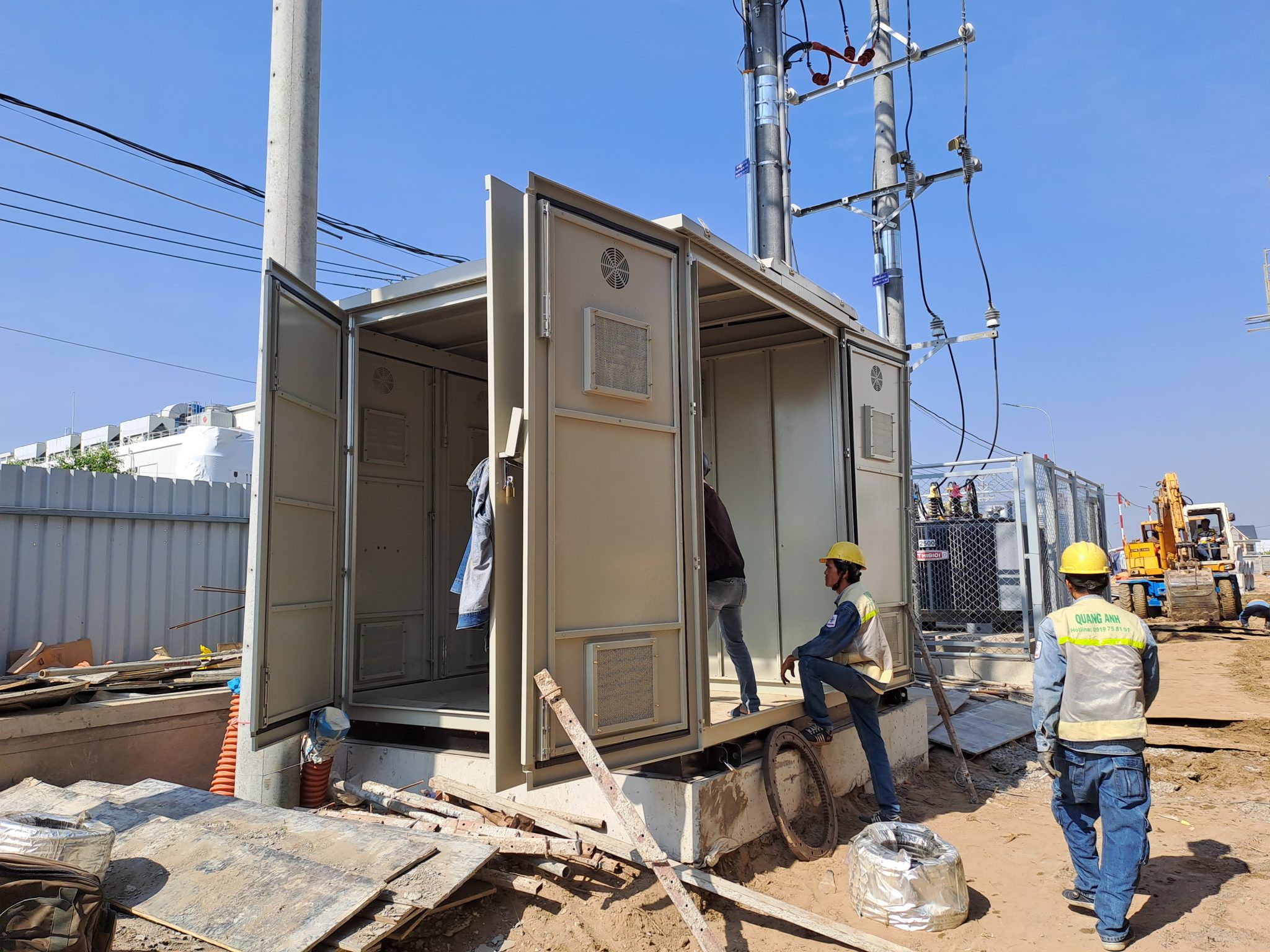

ช่างเทคนิคติดตั้งอุปกรณ์ในตู้ไฟฟ้าอุตสาหกรรม — คำแนะนำรายละเอียดการติดตั้งตู้ไฟฟ้าอุตสาหกรรม

การติดตั้งระบบไฟฟ้าอุตสาหกรรมให้ประโยชน์มากในภาคการผลิตและอุตสาหกรรมเนื่องจากประสิทธิภาพการทำงาน ประหยัดค่าใช้จ่ายและความมั่นใจในระบบไฟฟ้าที่ปลอดภัย การดำเนินงานอย่างถูกต้องจะช่วยเพิ่มประสิทธิภาพและความมั่นคงให้กับระบบพลังงานของธุรกิจ

ติดต่อ QuangAnhcons ได้ที่สายด่วน: +84 9 1975 8191 เพื่อรับคำปรึกษารายละเอียดเกี่ยวกับการติดตั้งไฟฟ้าอุตสาหกรรมสำหรับโครงการของคุณ

QuangAnhcons เชี่ยวชาญในการให้บริการติดตั้งไฟฟ้าอุตสาหกรรมอย่างครบวงจรด้วยกระบวนการมาตรฐานและความปลอดภัย จากการออกแบบไปจนถึงการดำเนินการทดลอง และรับรองประสิทธิภาพเพื่อธุรกิจของคุณ
