電力システムにおける110kVおよび220kV変電所の重要性

Posted on by Xây Lắp Điện Quang Anh
22
4月

https://www.youtube.com/watch?v=jUe_IGNILcQ

目次:

110kVおよび220kV変電所は、国家の電力システムにおける電力の変換と分配において重要な役割を果たしています。高電圧から低電圧へ変換します。

110kVと220kV変電所の機能と任務

110kVと220kV変電所の機能と任務

110kVおよび220kVの変電所は、電力システムを円滑かつ安全に接続して運用するために重要な役割を果たしています。これらは高電圧から低電圧への変換を行い、エンドユーザーに電力を供給します。通常、中間変電所として機能し、高電圧から低電圧へ変換します。

110kVおよび220kVの変電所は、電力システムの中間的な要素であり、電圧変換と電力分配の役割を果たします。高電圧から低電圧へ変換し、中間電圧として電力システムの需要に応えます。

電圧変換機能

  • 110kV – 220kV変電所: これらの中間変電所は110kVから220kVの電圧を22kVから35kVまで変換します。これは必要な地域に電力を効率的に分配するために必要です。

変電所の役割

  1. 電圧変換の役割: 変電所は電圧を調整して電力の安全かつ信頼できる供給を保証します。

  2. 電力分配: 変電所は、変換後の電力を住宅、工場、低いレベルの変電所に分配し、最終消費者に電力を供給する重要な役割を果たします。

特徴と役割

  • 建設の特徴: 110kVと220kVの変電所は通常、リモートエリアに建設され、大容量を処理するのに十分な空間があり、大型の回路遮断機を備えています。

  • 電力システムにおける役割: 電圧変換の他に、変電所は電流を調整し、電力網の安全性と全体の安定性を保証します。

変電所の分類

  • 中間変電所: 110kVから220kVの電気を受けて22kVから35kVへ変換します。

  • 配電変電所: 22kVから35kVの電気を受けて0.22kVから0.4kVまでの電圧に変換し、配電ネットワークの需要に適合します。

したがって、110kVおよび220kVの変電所は、電圧を変換する役割だけでなく、電力を最終地点へ効率的かつ安全に分配する役割も担っています。

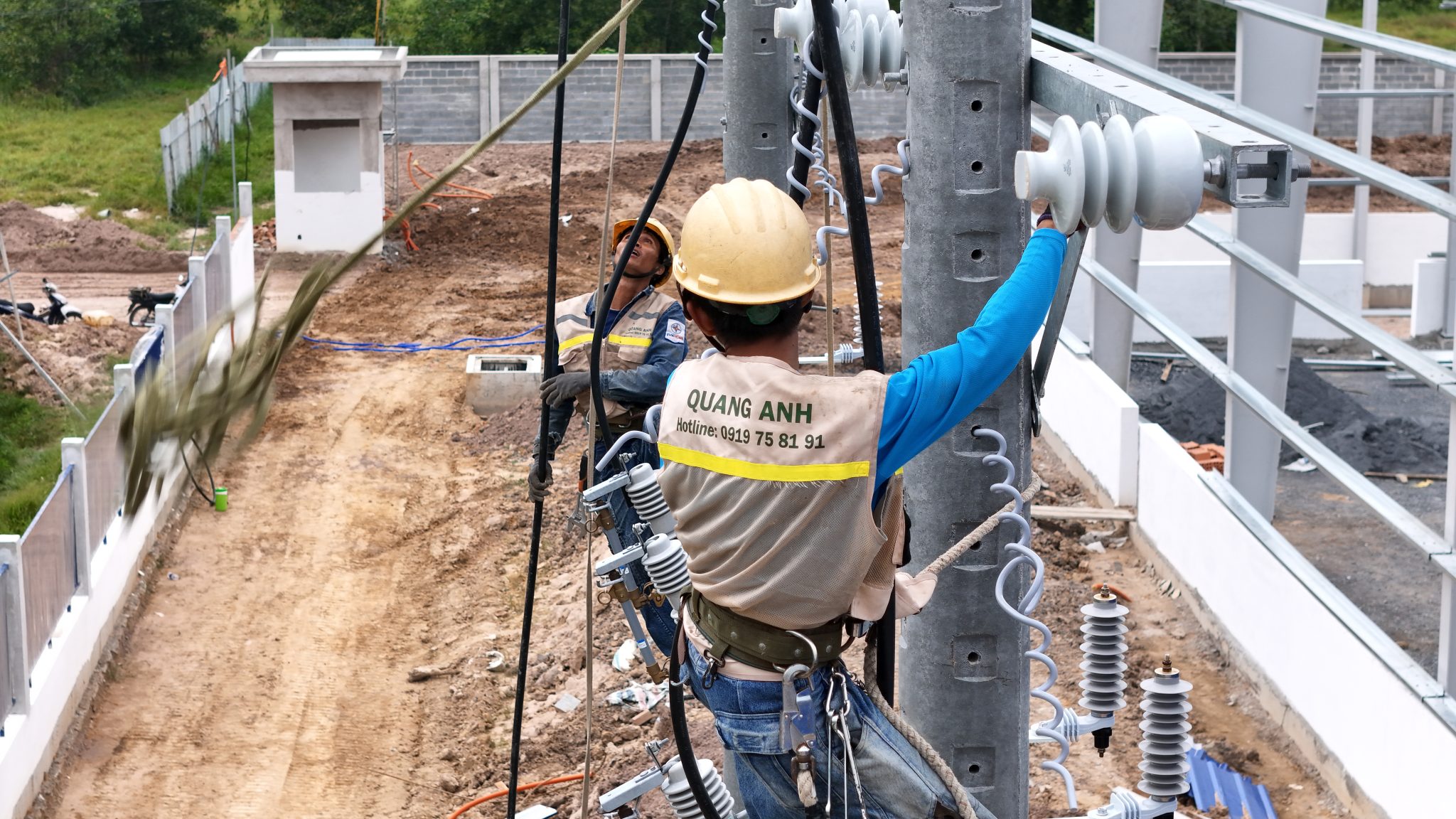

電柱のある屋外変電所。

国家電力システムにおける110kVおよび220kV変電所。

変電所の構造と最新技術

110kVおよび220kVの変電所は、通常、大容量と変圧器および保護装置のサイズのため、屋外に建設されます。一部の変電所では、SF6ガス絶縁開閉装置（GIS）が使用され、安全性と運用効率を高めています。

配電システムにおいて、変電所は電圧を変換し、電力網の使用ニーズに応える役割を担っています。変電所技術の進歩は、効率性と信頼性において大幅な改善をもたらしています。

伝統的な変電所の構造は、変圧器、回路遮断機やヒューズを含む配電装置、送電線などの基本的な構成要素から成ります。これらの部品の協調によって、変電所から消費者への効率的な電力供給が確保されます。

最新技術と応用

リスクを最小限に抑え、効率を最大化するために現代の技術が変電所の建設と運用に広く応用されています。

  1. GIS技術（ガス絶縁開閉装置）:
    GIS技術がSF6ガスを用いて絶縁を行い、建設面積を縮小し、安全性を向上させます。

  2. 自動化と遠隔監視:
    自動化システムと遠隔監視技術により、変電所の管理と監視が容易に行えるようになります。これらの技術により、リアルタイムで稼働状況を監視し、故障時に迅速に対応できます。

  3. デジタル変電所:
    この先進技術は、電力システムの信頼性を向上させるために研究開発されています。

  4. 無人運用変電所:
    SCADAシステムと組み合わせることで、無人運用を実現し、人件費を削減します。

  5. 超伝導技術と自動化システム:
    超伝導変圧器は伝送効率を高め、エネルギー損失を減らします。一方、自動化システムは自動制御と監視を可能にし、精度と効率を向上させます。

これらの進歩は物理的な構造の改善だけでなく、変電所の設計および技術分析のための高度なシミュレーションソフトウェアの応用にもつながっています。

変電所のGIS設備。

変電所における最新GIS技術。

110kVと220kV変電所の分類と適用範囲

110kVおよび220kVの変電所は中間変電所として機能し、22kVから35kVの電圧へ変換します。配電変電所は中間変電所から電力を受け取り、0.4kVから0.22kVの低電圧へ変換し、家庭用および産業用に分配します。2030年までに、100％の変電所が自動化技術と遠隔監視により無人運用を達成する予定です。

110kVおよび220kVの変電所は、高電圧変電所として電力供給システムで重要な役割を担い、地域ごとの要件に応じて電圧変換を保証します。

変電所の分類

  • 高圧変電所: 66kVから500kVまでの変電所を含みます。

  • 110kV変電所: 広い地域（例えば1つの郡）へ電力を供給するための一般的な選択であり、投資と運用コストが低く、安全です。

  • 220kV変電所: より大きな出力で、国家の電力分配規模に奉仕します。

  • 中圧変電所: 6kVから35kVまでの範囲で、小さな地域（例えば町、工業団地）で使用されます。

  • 低圧変電所: 0.4kV未満の電圧で、住宅ネットワークや小規模生産施設で使用されます。

適用範囲

  • 110kV変電所: 電圧を中間電圧（22kVまたは35kV）まで変換し、広い地域に供給します。

  • 220kV変電所: 高電圧を受け取り、主要送電線やより大きな地域に供給し、必要に応じて110kVまたは35kVに変換します。

運用の特徴

  • 中間変電所は高電圧（110kV – 220kV）を中間電圧（22kV – 35kV）に変換します。主に屋外に配置され、安全性を最適化します。

  • 配電変電所は中間変電所から電力を受け取り、低電圧（0.4kV – 0.22kV）に変換し、住宅や産業用ネットワークをサポートします。

110kVおよび220kVの変電所は、単に電力変換の重要なポイントではなく、国家およびローカルネットワークにおいて多くの地域に電力供給の安定性を保証します。

自動化技術の進展により、これらの変電所はますますスマートになり、無人運用に向けて効率と安全性を高めています。

変電所の運用フロー図。

変電所と電圧変換の応用範囲。

110kVおよび220kVの変電所は、国家電力システムにおいて重要な役割を果たしています。技術の発展は、安全かつ効果的な運用を最適化し、将来的な自動化戦略の応用可能性を広げます。

詳細については、QuangAnhconsにお問い合わせください。設計と施工サービスについての詳細は、ホットライン：+84 9 1975 8191まで。

QuangAnhconsは変電所の設計と施工の専門家であり、安全かつ経済的効率を確保しながら電力システムの運用を最適化します。
