効率的で安全な工場電気システム設計

工場電気システムの設計は、安全性と運用効率を確保するために細心の注意と技術基準の遵守を要する複雑なプロセスです。

安全で効率的な電気システム設計の手順

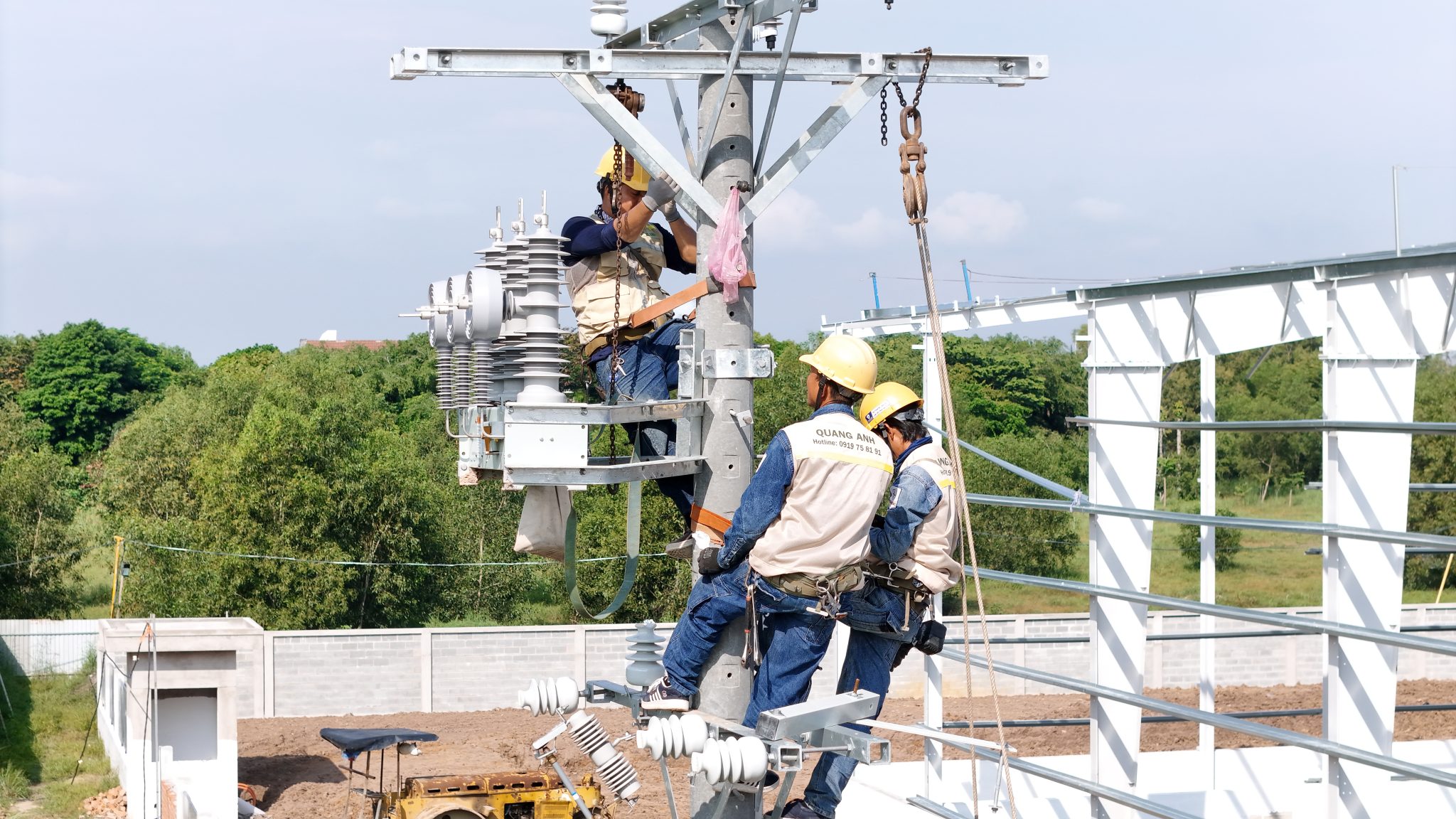

工場電気システムの設計は、設置エリア、工場の規模、機械の数などのプロジェクト情報を収集するための現地調査から始まります。次に、安全距離を確保するために適切な位置と電柱の種類を決定し、高圧および低圧電力ネットワークの設計が行われます。最後に、産業用照明システムと組み合わせ、電力消費の最小化のために柔軟な電力補正システムの設計を行います。

安全で効率的な電気システムを設計するには、詳細かつ系統的なプロセスが必要です。まず、プロジェクトの機能を決定するため、施設の分類（例えば、工場またはビルディング）および設置場所の規模と位置などの技術情報を収集するための調査と要件の取り込みを行います。これにより、各エリアの電力使用量のニーズを正確に特定できます。

次に、電力負荷計算のプロセスは各エリアの消費要件を完全に満たすことを保証するための負荷計算（PTTT）から始まります。これには、電力と機能によってデバイスをグループ化し、電力分配を最適化することが含まれます。

別の重要な部分は照明システムの設計です。国の基準TCVNに合った適切な照明を選択するために、ルックスとパワーを計算することにより、エネルギーの浪費を防ぎつつ均一な光分布を保証します。

また、コンセントとスイッチの位置を設計することも重要です。オフィス、キッチン、製造エリアなど、異なるエリアでの機器の使用ニーズに基づいて適切な設置場所を決定し、必要な数と電力容量のコンセントを計算します。

導電体の選択と保護装置は電気システム設計に欠かせません。許容減衰と公称電流に基づいて導体の断面積を計算し、適切なMCCB/RCBO開閉器を選択して電気事故からシステムを保護します。

電力補正システムの設計は、電力係数を0.9〜0.95の最適範囲に減少させるために重要で、電力損失を最小化します。反応電力補償を自動的に行うため、自動補償キャビネットを選択します。

避雷システムと接地システムは慎重に設計する必要があります。避雷塔の設置は建築物を保護するためのカバー範囲を確保する必要があり、接地システムは接地抵抗≤10Ωを達成する必要があります。これにより電気安全を確保します。

最後に、変圧器と予備発電機を選択し、PTTTのニーズを満たし、ネットワーク停電時に重要な負荷に対する予備電力を提供します。

このような詳細な設計手順を通じて、電気システムは安全かつ効率的に動作し、故障リスクを最小限に抑えます。この詳細な設計は国際的な基準であるIECおよびTCVNに従い、システムに最大の安全性とパフォーマンスを保証します。

工場電気システムの主要コンポーネント

工場電気システムの主要コンポーネントには、ケーブルを固定および保護するためのトレー製作が含まれます。次に、主ケーブルシステム全体を配線と確実に接続するための産業用配電盤の設置がはります。最後に、照明、監視カメラ、および火災報知器などの軽電システムの製作を行い、安全性と利便性を高めます。

工場電気システムは、安全で効率的な生産を行う上で鍵の役割を果たします。一貫性のある工場電気システムの構築は、技術的基準にのみ焦点を当てるのではなく、安全要件も満たす必要があります。このシステムの中心には、3つの主要コンポーネントがあります: 重電システム, 軽電システム および 照明システム。

重電システム

重電システムは産業用機械および設備への電力供給の中核として機能します。主な構成部品には次のものがあります:

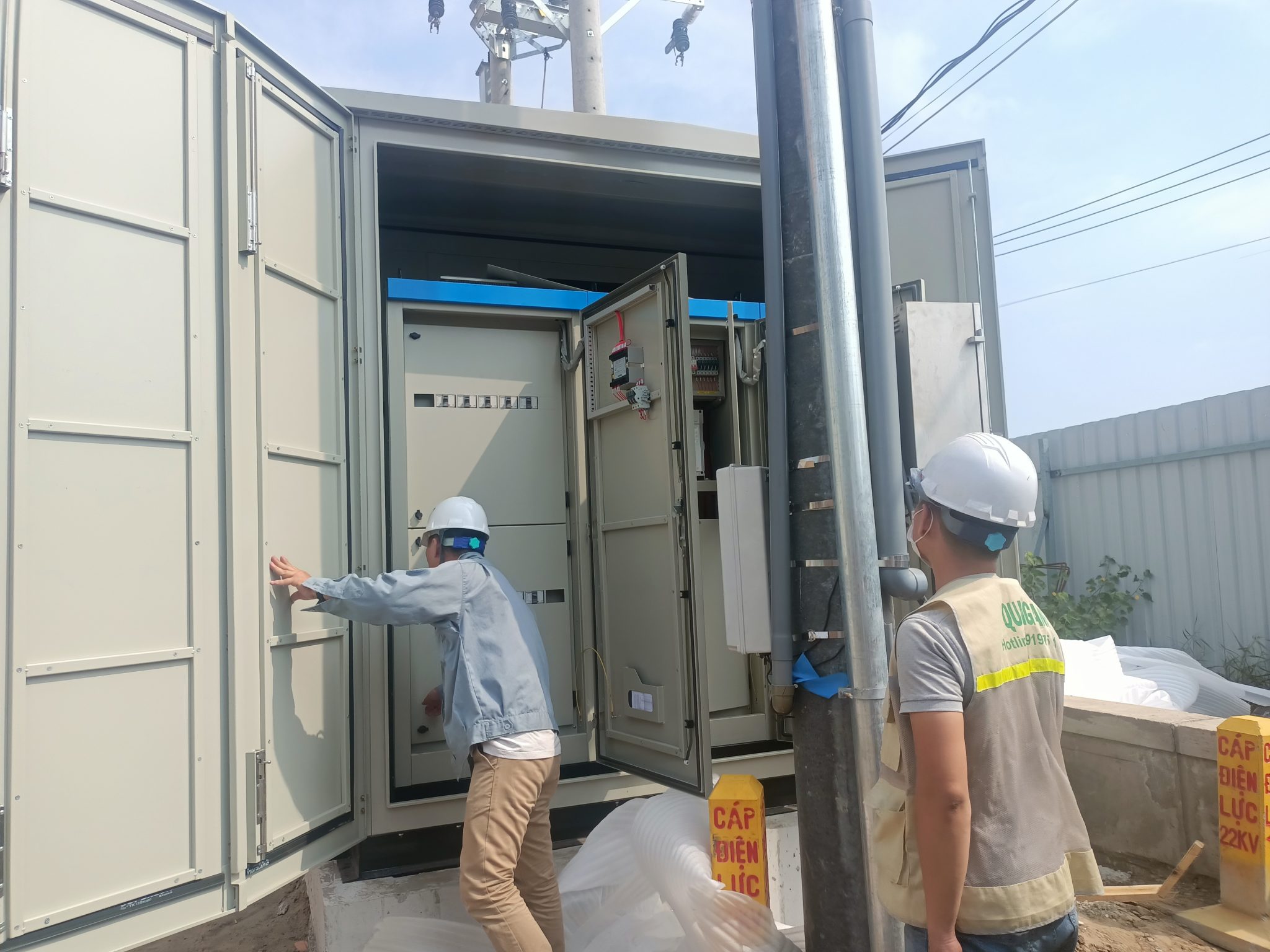

• 変電所、配電板: 変電所は、工場内の電力の需要に適したレベルに高圧から電圧を変換します。配電板は個々の回路、各機器へ安全に電力を分配します。

• 発電機、スイッチギア: 連続動作を保証するために、予備発電機がインストールされています。自動スイッチング装置は、問題が発生した際にメイン電源と補助電源を切り替えるのに役立ちます。

• 配電盤システム: これらの産業用配電盤は、設備への電力供給を保護し、安全に動作するために電子部品を絶縁します。

軽電システム

工場での軽電には、主に通信ネットワーク、監視カメラ、通信設備が含まれます。これらは多くの電力を消費しませんが、工場の管理と監視において重要な役割を果たします。

照明システム

産業用照明システムは、生産活動に必要な十分な光を提供します。これにはLED、蛍光灯および専用の照明システムが含まれており、安全かつ効率的な作業環境を保証します。

設計とインストール時の注意点

工場電気システムを設計し設置するときは、安全基準を順守して、回路や火災のリスクを防ぐ必要があります。適切な機器と材料の選択も、メンテナンスコストを最適化し、システムの耐用期間を延ばすのに重要です。

電気システム設計の安全と品質基準

電気安全は、ユーザーに害を与えないように設計されたシステムを介して確保されます。国際的に標準化された機器の品質が不可欠な要素であり、エネルギー損失を最小化するためのパフォーマンス最適化と共に、設計プロセスでは正確な負荷計算を行い、環境保護に関する規則を守る必要があります。

電気システムの安全基準は、使用者に安全で効果的なシステムを保証するための設計とインストールのベースとなります。これらの基準を理解し従うことは、電気技術分野で活動するすべての企業にとって必要です。

TCVN 9206:2012基準

住宅建設の電気機器の設計および設置は、TCVN 9206:2012に従わなければなりません。この基準は次のことを保証します:

• 電力供給の信頼性: すべての電力消費者が安定し継続的な電力供給を受けられることを保証。
• 電圧: すべての電気機器に380/220 Vを使用し、モーターの例外除き。
• モーターへの電源供給: モーターは、リスクを軽減するため、直接接地された中性線のある電力グリッドにより供給。
• 電力の予備: 予想外の需要を満たすために、常に少なくとも総電力の5％を予備として確保。

IEC 62351基準

IEC 62351は、セキュリティ脅威からの電気システム保護に重要な役割を担っています。この基準は、ネットワークを介した攻撃から電気システムを保護するために必要な構造とセキュリティプロセスを詳述しています。

TCXDVN 394:2007基準

建設プロジェクトにおいて、TCXDVN 394:2007は、電気機器の設計および設置に関する安全要件を規定しています。これには、建設および運用のプロセス全体を通じて安全を確保するため必要な用語の命名および定義が含まれます。

一般的な安全要件

• 安全な接地システム: すべての電気機器には、安全な接地システムが備えられ、感電事故を防止する必要があります。
• 接地抵抗: 安全性を維持するために、基準に従った値を保証する必要があります。
• 避雷対策: 特に屋外設置の場合、変電所と分配装置を保護するのに必要です。

これらの電気システム安全基準を遵守することは、人々と財産を保護するだけでなく、システムの安定した持続可能な運用を確保します。TCVN 9206:2012やIEC 62351のような基準は、安全かつ効率的な電気システムの成長に基盤を提供し、現代の技術要件に応えます。

工場電気システムの設計は、安全で効率的な運用を保証するだけでなく、投資コストを最適化し、技術的価値を高め、持続可能な成長戦略をサポートすることもできます。

QuangAnhconsに今すぐホットライン: +84 9 1975 8191でお問い合わせいただき、プロの工場電気システム設計のアドバイスを受けましょう。

QuangAnhconsは、現地調査から施工まで包括的な工場電気システム設計サービスを提供し、安全性と最大のパフォーマンスを保証します。
